Терморегулятор на специализированной микросхеме

Неплохой терморегулятор предложил в журнале Радио И.Нечаев, из Курска. Схема устройства показана на рисунке ниже. Правильное решение автором принято относительно применения разъёмов для подключения разных частей схемы. Обычно такой подход многие игнорируют.

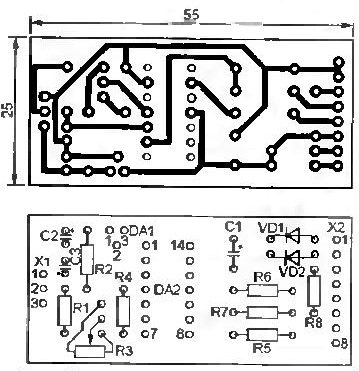

Устройство предназначено для поддержания температуры в помещении и отличается неплохими режимными характеристиками, высокой точностью и долговременной стабильностью. Немаловажно и то, что для устройства приведена готовая печатная плата. Вместе с тем, применение специализированных микросхем нередко привязывает к конкретным производителям. Поэтому в своей практике я никогда не пользуюсь подобными специализированными узлами. Для бытовых целей вполне достаточно точности регулирования и стабильности режима, которые может обеспечить обыкновенный p-n-переход германиевого диода или транзистора.

Датчиком температуры в устройстве служит специализированная микросхема AD22100KT с линейной зависимостью выходного напряжения от температуры в широком диапазоне температур, практически от 0 до 100 градусов Цельсия. Ключевым элементом служит оптронный тиристор ТО125-10. При необходимости можно применить боле мощные тиристоры. Трансформатор питаниия рассчитан на напряжение 12-15 воль при токе 100 мА. Резистором R9 устраняют дребезг компаратора. Резистором R6 задают ток около 100 мА для надежного управления тиристором. Плата довольно маленькая - это плюс. А вот особенности крепления платы на устройство не описаны, это минус. Обычно для крепления приходися несколько увеличивать размер платы и предусматривать одно - два отверстия диаметром 3мм.

              Евгений Борник, февраль 2012
