Универсальное реле времени

Н.А.Дробница, Электронные устройства для радиолюбителей, 1985

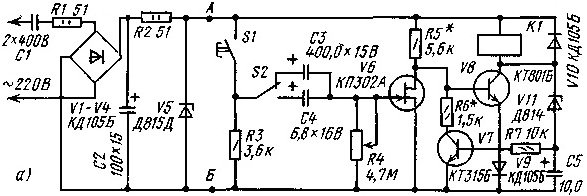

   Принципиальная схема универсального реле времени, предназначенного для включения или выключения тепловых и осветительных приборов, а также радиоаппаратуры, изображена на рисунке а. Устройство имеет два поддиапазона выдержки - «1-50 с» и «1-30 мин». Собственная потребляемая мощность реле около 3 Вт. Времязадающий узел собран на транзисторе V6 и конденсаторах СЗ, С4. Транзистор V7 и стабилитрон V11 составляют цепь обратной связи. На транзисторе V8 собран усилитель тока, нагрузкой которого служит исполнительное реле К1. В исходном состоянии конденсатор СЗ (или С4) разряжен, транзисторы V6, V7 открыты, V8 закрыт, реле К1 обесточено. При нажатии на пусковую кнопку S1 заряжается конденсатор СЗ (выдержка в минутах) или конденсатор С4 (выдержка в секундах). Транзисторы V6 - V8 остаются в исходном состоянии.

   После отпускания кнопки S1 положительный вывод заряженного конденсатора через резистор R3 оказывается соединенным с общим проводом, поэтому транзистор V6 и вслед за ним V7 закрываются, V8 открывается и срабатывает реле К1. Конденсатор СЗ (С4) медленно разряжается через переменный резистор R4. Как только напряжение на затворе полевого транзистора V6 уменьшится до уровня отсечки, он приоткроется, а транзистор V8 начнет закрываться. Напряжение на обмотке реле К1 уменьшится, а на коллекторе транзистора V8 увеличится. Как только напряжение на коллекторе транзистора V8 превысит напряжение стабилизации стабилитрона VII, откроется транзистор V7 и вступает в действие цепь обратной связи. При этом транзистор V8 быстро закрывается и реле К1 отпускает якорь. Применение положительной обратной связи способствует быстрому отключению реле К1 при большой выдержке, когда транзистор V6 закрывается медленно. Конденсатор С5 сглаживает колебания напряжения в цепи обратной связи, исключая дребезжание якоря реле при его отпускании. Для реле можно применить диоды КД205Б, КЦ405В, Д226Б (VI - V4, V9, V10). Вместо КП302А можно использовать любой из серии КП302 с напряжением отсечки не более 7 В. Транзистор КТ801Б можно заменить на КТ801А, П701, П701А, П701Б. Конденсаторы СЗ, С4 должны иметь возможно меньший ток утечки (К52-2, К52-1, ЭТО). Реле К1 на ток срабатывания не более 70 мА. Контакты реле должны быть рассчитаны на коммутацию переменного тока не менее 2 А при напряжении 220 В.

   При налаживании устройства следует помнить, что его элементы находятся под сетевым напряжении. Для безопасности устройство при налаживании можно питать от источника постоянного напряжения 15 В, подключив его к выводам конденсатора С2. Подборкой сопротивления резистора R5 при закрытых транзисторах V6 и V7 добиваются, чтобы напряжение на коллекторе транзистора V8 было не более 2 В. Резистор R5 подбирают таким, чтобы реле К1 четко срабатывало при закрывании транзистора V6 и быстро отпускало якорь при больших выдержках.

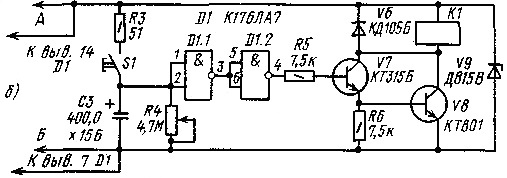

   Подобное реле времени можно собрать с применением логической микросхемы, как на рисунке б. В связи с тем что напряжение питания применяемой микросхемы 9 В, необходимо в блоке питания использовать стабилитрон V9 на напряжение стабилизации 9 В (Д815В).

В исходном состоянии конденсатор СЗ разряжен, на выходе элемента D1.2 действует напряжение низкого уровня, транзисторы V7, V8 закрыты и реле К1 выключено. При нажатии на кнопку S1 конденсатор СЗ заряжается током через резистор R3 до напряжения 9 В, уровень напряжения на выходе элемента D1.2 меняется с низкого на высокий, транзисторы V7, V8 открываются и реле К1 срабатывает. При разрядке конденсатора через резистор R4 до напряжения примерно 4,5 В состояние элементов D1.1 и D1.2 возвращается к исходному, транзисторы закрываются и реле К1 отпускает якорь. Для реле времени можно применить микросхему серии К176, имеющую не менее двух инверторов, например К176ЛА9, К176ЛЕ5. Остальные элементы устройства такие же, как в схеме на рисунке а.

      Евгений Бортник, Красноярск, Россия, февраль 2012
