Источник тока управляемый. Токовое зеркало
Источник тока и токовое зеркало. Вниманию телезрителей предлагаю весьма полезный материал, по применению полупроводниковых транзисторов в электронных схемах. Это азбука транзисторной схемотехники. Более подробно аналогичные сведения можно глянуть в белорусском журнале Радиолюбитель, №№4..12 за 1994 год.

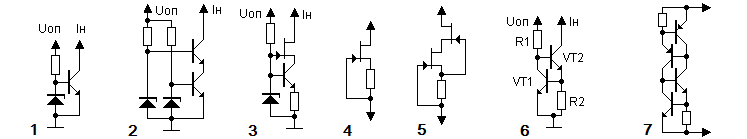

1.Простейший генератор тока. Ток нагрузки равен: Iн=(Uст-Uбэ)/R2. Выходное сопротивление такого источника равно выходному сопротивлению каскада с общим эмиттером. Недостаток - относительно низкое выходное сопротивление и наличие эффекта модуляции h21э под действием Uк из-за изменения нагрузки.
2.Усовершенствованные генераторы тока. Пример с каскодным включением. С усовершенствованным составным транзистором. 4.5.Простые двуполюсные генераторы тока на ПТ. 6.ГСТ без стабилитрона. Выходной ток равен: Iн=0.66/R2 ;При токах нагрузки более 3 ма в качестве VT2 нужно применять составной транзистор. Недостаток - низкая температурная стабильность. 7.Двуполюсный ГСТ.

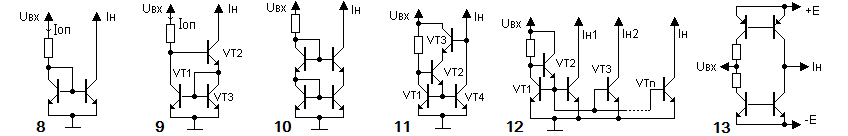

8.Простейший отражатель тока. Выходное сопротивление Rвых=Rкэ, выходной ток Iн=Iоп х h21э/(h21э+2) при условии равенства параметров транзисторов. Введение в эмиттеры транзисторов резисторов 1..2 к практически подавляет эффект Эрли (изменение коллекторного тока - 25% при изменении напряжения на коллекторе).
9.Токовое зеркало Уилсона. Опорный ток Iоп=const , т.к. Iб2 вычитается, а Iб1 вновь добавляется. Динамическое выходное сопротивление такого отражателя тока значительно выше: Rвых=h21э х Rкэ, отклонения тока значительно меньше и имеют величину 1/h21э^2. Меньше и критичность к разбросу параметров радиоэлементов. 10.Каскодный отражатель тока. Динамическое внутреннее сопротивление такого отражателя тока превышает несколько МОм, эффект Эрли значительно ослаблен. 11.Прецизионный отражатель тока. Имеет повышенную точность за счёт добавления базового тока транзистора VT3 (равного базовому току VT2) к выходному току транзистора VT4. 12.Отражатель тока на несколько нагрузок. Эта схема требует высокой идентичности VT1, VT3, VT4...VTn. Недостаток такого отражателя тока - сравнительно малое выходное сопротивление источников тока. 13.Преобразователь напряжение - ток. Автором цикла статей обозначен А.Петров. Продолжение следует. По материалам сети публикацию подготовил
Евгений Бортник, Красноярск, Россия, март 2018
