Выпрямители и умножители винтажные

Оставлен Evgenij Bortnik Пнд, 03/19/2018 - 20:20

Винтажные выпрямители. Классические схемы. Среди различных выпрямляющих устройств особую группу составляют схемы, в которых посредством соответствующего включения диодов и конденсаторов выполняют не только выпрямление, но одновременно и умножение выпрямленного напряжения. Достоинство таких схем заключается в возможности построения высоковольтных бестрансформаторных выпрямителей и выпрямителей с трансформаторами, только для питания цепей накала кенотронов. Отсутствие в силовом трансформаторе повышающей обмотки значительно облегчает его изготовление и повышает эксплуатационные качества выпрямителя. К недостаткам этих схем относятся зависимость выпрямленного напряжения от тока в нагрузке и трудность получения повышенных мощностей. В далёкие-далёкие времена запросто применяли прямое включение умножителей в бытовую распределительную сеть, совсем без разделительного трансформатора. Это расценивали как существенное достоинство с точки зрения экономии меди. Суровые были времена, враги окружали страну и притесняли население. Поэтому задачи обеспечения техники безопасности для этого самого населения практически не рассматривались. Никакой гальванической развязки с сетью и повышенными потенциалами, приходящими с подстанции не предусматривали. Схемы прямого бестрансформаторного включения были во многом ловушками для радиослушателей, ибо телевизоров тогда было маловато. Если и долбанёт кого, то это не страшно. Даже если убьёт одного-двух, то это всё равно меньше, чем погибало от рук супостатов.

Схемы выпрямителей с умножением напряжения получили широкое распространение в рентгенотехнических установках. В радиотехнической практике их применяли в основном для питания маломощной аппаратуры, потребляющей ток не более 50-70 мА при напряжении около 200 в. Однако область их применения можно значительно расширить, построив, например, по схеме с утроением или учетверением напряжения достаточно мощные бестрансформаторные выпрямители. Подобные выпрямители при напряжении сети переменного тока 110, 127 или 220В позволяют получить постоянное напряжение 300-400 вольт при токе до 100-150 мА, что обеспечивает питание анодных цепей усилителей низкой частоты средней мощности.

Особенностью работы выпрямителей с умножением напряжения является использование свойств конденсаторов накапливать и в течение некоторого времени сохранять электрическую энергию. При работе выпрямителя от обычной сети 50-периодного переменного тока время, в течение которого конденсатор должен сохранять заряд, не превышает 0,02 сек. Чем больше ёмкость (входящих в схему конденсаторов, тем большее количество электрической энергии они сохраняют и тем выше при одной и той же нагрузке получается выпрямленное напряжение. Поэтому в таких выпрямителях удобнее всего применять электролитические конденсаторы, которые, имея небольшие размеры, обладают значительной ёмкостью. Ниже описан ряд практических схем выпрямителей с умножением напряжения. Для большинства из них показаны нагрузочные характеристики, при различных ёмкостях накопительных конденсаторов. Характеристики позволяют судить о возможных областях применения схемы. По заданным: выпрямленному току, выпрямленному напряжению и напряжению питающей сети можно выбрать схему выпрямителя и определить номиналы деталей. Вначале следует глянуть топологию схем с удвоением напряжения. Схемы удвоителей, получившие наиболее широкое распространение в радиолюбительской практике, приведены на рисунках 1 и 2 ниже.

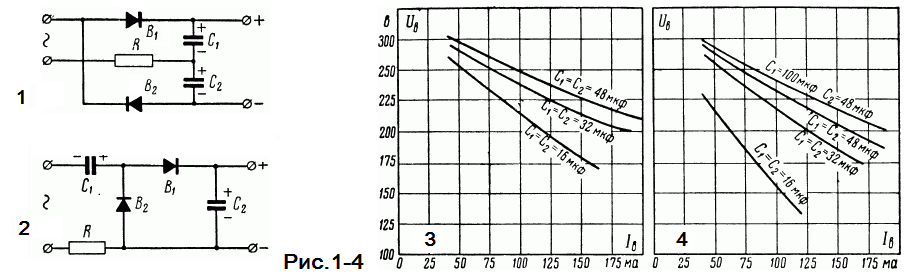

Схема двухполупериодного выпрямителя 1, схема однополупериодного выпрямителя 2. Для того чтобы можно было сравнить и оценить достоинства и недостатки обеих схем, в исследовании получены их нагрузочные характеристики, для различных значений ёмкости конденсаторов С1 и С2. В выпрямителях использованы селеновые столбы В1 и В2, собранные каждый из 13 шайб диаметром 45 мм. Сейчас это супер-редкость, а такую схемную реализацию можно отнести скорее к жёсткому винтажу, пожалуй, даже с претензией на элитарность. Напряжение питающей сети в ходе измерения следует поддерживать неизменным, на уровне 127В (220В). Для ограничения пускового тока, который из-за ёмкостного характера нагрузки может достигать значительных величин, последовательно в цепь питания включают сопротивление R, равное 20 Ом. Нагрузочные характеристики показаны ниже, слева - двухполупериодного выпрямителя; справа - характеристики однополупериодного выпрямителя. Сравнивая кривые обоих выпрямителей, при одних и тех же значениях ёмкости конденсаторов С1 и С2, можно заметить, что для схемы двухполупериодного выпрямления они расположены заметно выше, чем для схемы однополупериодного. Следовательно, выпрямленное напряжение на нагрузке при одинаковом токе получается большим для первой схемы (рисунок 1), чем для второй (рисунок 2). Картинки позволяют также судить о реальных напряжениях, при которых работают электролиты в схеме.

Специфика умножителя в том, что частота пульсации при двухполупериодном выпрямлении получается в два раза большей, чем при однополупериодном, для первой схемы значительно облегчается дальнейшая фильтрация выпрямленного напряжения, и кроме того, коэффициент пульсации показывающий, какую часть выпрямленного напряжения на выходе выпрямителя составляет амплитуда переменной составляющей этого напряжения, для одинаковой нагрузки и одинаковых значений ёмкости конденсаторов С1 и С2 получается несколько меньшим. Так, например, при сопротивлении нагрузки 2000 Ом и ёмкости конденсаторов С1 и С2 по 48 мкФ коэффициент пульсаций для первой схемы составлял 6,5 %, а для второй - 7,6%. Это несмотря на то, что в первой схеме суммарная ёмкость на выходе выпрямителя в два раза меньше, чем во второй.

Следует отметить, что рабочие напряжения на конденсаторах в первой схеме одинаковы и равны половине выпрямленного напряжения, т.е. не превышают 150 вольт, тогда как во второй схеме под таким напряжением работает только конденсатор С1 а конденсатор С2 находится под полным выпрямленным напряжением и, следовательно, должен быть рассчитан на рабочее напряжение не менее 300 вольт. Крайне существенным для всех схем умножения является постоянный нагруженный режим выпрямителя, иначе напряжение повышается чрезмерно. При работе выпрямителей с удвоением напряжения без нагрузки, выпрямленное напряжение примерно равно удвоенному амплитудному значению напряжения питающей сети, и следовательно, может превысить 350 в (если эффективное напряжение сети равно 127 в). Такое повышение напряжения может привести к пробою конденсаторов, диодов или изоляции между нитью накала и катодом в кенотронах. Поэтому, если по техническим условиям выпрямитель должен работать без нагрузки или на очень высокоомную нагрузку, то детали, применяемые в нём, должны быть рассчитаны на повышенное рабочее напряжение. Если в рассмотренных схемах применит разделительный трансформатор с соответствующей высоковольтной обмоткой, то все зависимости можно сохранить. Однако с учётом внутреннего сопротивления медной обмотки появится дополнительная просадка напряжения, и кривые окажутся расположенными ниже, вольт на 20-30. Координаты их можно определить несколько точнее, если понимать мощность потерь в обмотке и разделить её на ток, отбираемый от выпрямителя. В задаче поддержания винтажного статуса, обеспечения подлинной кошерности изделия и тотальной борьбы за чистоту рядов в качестве выпрямительного элемента удобно использовать кенотрон 30Ц6С, нить накала которого соединяется последовательно с нитями накала других ламп аппарата. Выпрямитель с этим кенотроном и конденсаторами С1 и С2 ёмкостью по 20-40 мкФ даёт напряжение 200-220 в при токе около 70 мА. Применяя вместо кенотрона 30Ц6С селеновые столбики, собранные из шайб диаметром 35 или 45 мм, и конденсаторы большей ёмкости, можно несколько увеличить выпрямленное напряжение и получить ток вдвое (для шайб диаметром 35 мм) и втрое (для шайб диаметром 45 мм) больший. Выпрямители в этом случае могут питать более мощные приёмники (до 4 вт выходной мощности), усилители низкой частоты, малоламповые телевизоры и т. п.

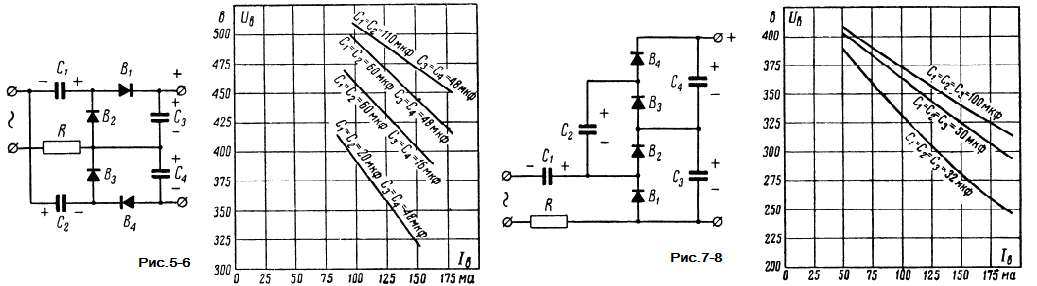

Схема с утроением напряжения. Принципиальная схема выпрямителя с утроением напряжения и нагрузочные характеристики выпрямителя с утроением напряжения показаны на рис.5 при напряжении питающей электросети, равном 127 в.

Она представляет собой комбинацию двух схем однополупериодных выпрямителей: схемы с удвоением напряжения и схемы без умножения. К питающей сети обе схемы подключаются параллельно, а их выходы (выпрямленные напряжения) соединяются между собой последовательно. Таким образом, напряжение на выходе выпрямителя, равное сумме выпрямленных напряжений (удвоенному напряжению сети на конденсаторе С2 и одинарному - на конденсаторе С3), оказывается равным, примерно, утроенному напряжению сети.

Нагрузочные характеристики, выпрямителя, приведённые на рисунке 5, показывают, что при токе около 200 мА такой выпрямитель может отдавать напряжение свыше 300 в. Напряжение питающей сети поддерживалось равным 120 в, а ёмкости конденсаторов С1, С2 и С3 менялись в пределах от 32 до 100 мкф. Характер пульсации выпрямленного напряжения этой схемы при равных значениях ёмкости всех трёх конденсаторов такой же, как и в схеме двухполупериодного выпрямления, а коэффициент пульсации при нагрузке выпрямителя сопротивлением 2000 ом и ёмкости конденсаторов по 50 мкф - порядка 7%. Рабочие напряжения на конденсаторах С1 и С3 не превышают 150 в, а на конденсаторе С2 - 300 в. Следует иметь в виду, что в схеме с утроением напряжения при отсутствии нагрузки и напряжении питающей сети 120-127 в выпрямленное напряжение превышает 500 в.

Приведённые выше данные показывают, что выпрямитель с утроением напряжения может получить ещё более широкое применение, чем с удвоением. Вопрос о выборе выпрямительных элементов для такого выпрямителя будет рассмотрен ниже.

Схемы с учетверением напряжения. Схема выпрямителя с учетверением напряжения может быть двух видов: симметричной и несимметричной. Симметричная схема, изображённая на рисунке 6, представляет собой комбинацию двух схем однополупериодных выпрямителей с удвоением, работающих в разные полупериоды напряжения питающей сети. Работа этой схемы происходит следующим образом. Во время полупериода одного знака заряжаются конденсаторы С1 и С4, причём напряжение на конденсаторе С1 достигает, примерно, одинарного, а на конденсаторе С4 - удвоенного эффективного значения напряжения питающей сети (конденсатор С4 заряжается, используя уже имеющийся заряд на конденсаторе С2). Во время полупериода противоположного знака таким же образом заряжаются конденсаторы С2 и С3. Выпрямленное напряжение снимается с соответствующих полюсов конденсаторов С3 и С4, соединённых между собою последовательно. Таким образом, оно удваивается вторично. Симметричная схема выпрямителя с учетверением напряжения и нагрузочные характеристики выпрямителя с учетверением напряжения показаны на рис. 6 сняты при напряжении питающей сети, равном 120 в.

Напряжение, до которого заряжаются конденсаторы С1 и С2, оказывается тем большим, чем больше нагрузочное сопротивление или, иначе говоря, меньше отдаваемая выпрямителем мощность. Максимального значения зарядное напряжение достигает в случае отключения от выпрямителя нагрузки, становясь равным амплитудному значению напряжения сети (в 1,41 раза больше эффективного значения) на конденсаторах С1 и С2 и удвоенному амплитудному значению (в 2,82 раза больше эффективного значения) - на конденсаторах С3 и С4. Для того чтобы можно было быстро определить требуемые ёмкости конденсаторов C1, С2, С3 и С4, на рисунок 6 приведены нагрузочные характеристики, снятые с выпрямителя при различных значениях этих ёмкостей (во всех случаях С1 = С2 и С3 = С4). Приведённые характеристики показывают, что уже при конденсаторах С1 и С2 ёмкостью по 60 мкф и С3 и С4 - по 16 мкф напряжение на выходе выпрямителя при токе 150 мА достигает 400 в. Конденсаторы С1 и С2 должны быть рассчитаны на рабочее напряжение не меньшее чем 150 в, а С3 и С4 - не меньшее чем 250 в. Коэффициент пульсации выпрямленного напряжения в случае нагрузки выпрямителя сопротивлением 3000 Ом оказывается равным, примерно, 6%, а форма напряжения на нагрузке та же, что и при двухполупериодном выпрямлении. Следует иметь в ввиду, что в симметричных схемах выпрямителей с умножением напряжения шасси находится под сравнительно высоким потенциалом относительно земли и питающего источника.

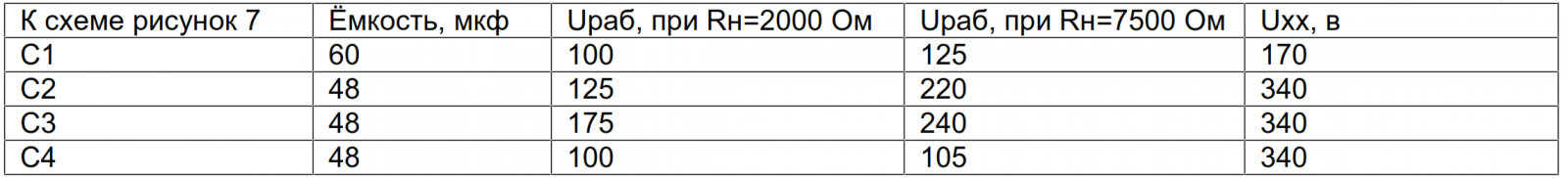

Несимметричная схема выпрямителя с учетверением напряжения и нагрузочные характеристики несимметричного учетверяющего выпрямителя  сняты при напряжении питающей сети, равном 120 в показаны на рисунок 7-8. Работает она по несколько иному принципу, чем предыдущая. Здесь в полупериод соответствующего знака через выпрямительный элемент В1 и сопротивление R, примерно до напряжения сети, заряжается конденсатор С1. В следующий полупериод через выпрямительный элемент В2 и сопротивление R, используя заряд на конденсаторе С1, примерно до двойного напряжения сети, заряжается конденсатор С3. До такого же напряжения заряжается в последующий полупериод конденсатор С2 через выпрямительный элемент В3. В это же время вновь заряжается конденсатор С1. Затем заряд конденсатора С2 через выпрямительный элемент В4 заряжает конденсатор С4. Выпрямленное напряжение снимается с последовательно соединённых конденсаторов С3 и С4. Вся схема работает по принципу однополупериодного выпрямления. Снятые с выпрямителя нагрузочные характеристики (рисунок 8) имеют значительный наклон. Это показывает на невозможность использования таких схем для радиотехнических аппаратов повышенной мощности. Рабочее напряжение распределяется на конденсаторах весьма своеобразно, причём характер распределения зависит от величины нагрузки. В таблице ниже приведены рабочие напряжения на конденсаторах при двух различных нагрузках и без нагрузки при напряжении питающей сети 120 в.

Такое неравномерное распределение напряжения сопровождается весьма неравномерной формой пульсации, и поэтому коэффициент пульсации на выходе выпрямителя составляет при сопротивлении нагрузки 5000 Ом около 10%, а при сопротивлении нагрузки 1700 Ом повышается до 23%. Вследствие этого несимметричную схему выпрямителя с учетверением напряжения можно использовать только при больших сопротивлениях нагрузки или, иначе говоря, при малых потребляемых токах. Выпрямители, собранные по симметричной схеме с учетверением, в которых применяются селеновые выпрямительные элементы, могут широко использоваться для питания различных радиотехнических устройств, требующих достаточно высоких напряжений при токах 150-200 мА.

Схемы с многократным умножением напряжения. Принцип выпрямления с учетверением напряжения, изложенный выше, действителен для любой чётной кратности умножения. Для каждого последующего увеличения выпрямленного напряжения на удвоенное напряжение сети схему выпрямителя нужно дополнить лишь двумя выпрямительными элементами и двумя конденсаторами, как показано на рисунке 9. Схема, приведённая на рисунке 9, хорошо работает только при весьма малом потребляемом токе, но зато может давать очень высокое выпрямленное напряжение. Её удобно применять в телевизорах для питания анода кинескопа и т. д. В качестве выпрямительных элементов здесь могут быть использованы селеновые шайбы самого малого диаметра, собранные в столбики с таким расчётом, чтобы допустимое обратное напряжение было равным двойной амплитуде напряжения, даваемого источником переменного напряжения. На такое же рабочее напряжение должны быть рассчитаны и все конденсаторы схемы, кроме (конденсатора С1 находящегося под одинарным амплитудным напряжением источника. Так как схема рассчитывается на малые рабочие токи. Несимметричная схема выпрямителя с многократным умножением напряжения и симметричная схема выпрямителя с многократным умножением напряжения показаны на рисунках 9-10.

Ёмкости конденсаторов могут быть небольшими, в пределах от 0,25 до 0,5 мкФ. Из-за большого сопротивления нагрузки коэффициент пульсации на выходе выпрямителя получается незначительным даже при таких малых значениях ёмкости конденсаторов. Полное напряжение, даваемое выпрямителем, подсчитывается для ненагруженного выпрямителя путём умножения амплитуды переменного напряжения на число пар элементов схемы. За одну пару элементов принимаются конденсатор и выпрямительный элемент. Симметричная схема умножения имеет те же преимущества, что и симм.схема с учетверением напряжения по сравнению с несимметричной. Эту схему можно рекомендовать для выпрямителей, питающих выходные ступени любительских коротковолновых передатчиков и устройств, требующих высоких напряжений и сравнительно больших токов. При этом, конечно, должны быть соответственно подобраны выпрямительные элементы и конденсаторы выпрямителя. Для приведённых выше схем выпрямителей характер нагрузочных характеристик определяется ёмкостями применяемых конденсаторов. Чем больше эти ёмкости, тем меньший наклон имеет характеристика, и следовательно, большим получается напряжение на данной нагрузке. Для случая работы выпрямителя без нагрузки существуют определённые минимальные значения ёмкостей конденсаторов, при занижении которых схемы с умножением напряжения перестают работать. В тех случаях, когда от выпрямителя необходимо получить ток в несколько десятков или сотен, миллиампер, конденсаторы следует брать возможно большей ёмкости. Это способствует также и улучшению фильтрации выпрямленного напряжения. Кроме того, подбором ёмкостей конденсаторов можно эффективно устанавливать нужное по режиму питания анодное напряжение.

В промышленных и любительских телевизорах для питания анодов кинескопов нашла применение схема с умножением напряжения, изображённая на рисунок 11. Эта схема отличается от приведённых ранее наличием дополнительных сопротивлений и ёмкостей. Работает она следующим образом. Во время положительного полупериода питающего напряжения через выпрямительный элемент В1 заряжается до амплитудного значения напряжения конденсатор C1, а во время отрицательного - через сопротивление R1 конденсатор С2. Схема умножения напряжения с сопротивлениями показана на рисунке 11.

В последующий положительный полупериод напряжение на конденсаторе С2 складывается с питающим напряжением, и этот конденсатор разряжается через выпрямительный элемент В2 на последовательно соединённые конденсаторы С1 и С3, с концов которых полученное удвоенное выпрямленное напряжение и подводится к нагрузке. Наращивая в схеме звенья так, как показано пунктиром на рисунок 11, можно получить умножение напряжения любой кратности. Преимущества такой схемы заключаются в облегчении условий работы выпрямительных элементов и ёмкостей, так как обратное напряжение на каждом выпрямительном элементе не превышает двойного, а на каждом конденсаторе - одинарного амплитудного напряжения, подводим ото к выпрямителю. Сопротивления R1, R2 и т.д. позволяют в случае использования селеновых столбиков иметь значительный разброс их обратных сопротивлений. Рассмотренная схема пригодна только для работы выпрямителя при большом сопротивлении нагрузки. Конденсаторы могут иметь ёмкость порядка 500...1000 нФ, а сопротивления около 2...4 мОм. В качестве выпрямительных элементов могут применяться соответствующие селеновые столбики или кенотроны, однако для питания нитей накала последних на силовом трансформаторе необходимо иметь отдельные хорошо изолированные обмотки.

Выпрямляющие элементы. Во всех описанных выше схемах в качестве выпрямляющих элементов можно использовать кенотроны или селеновые столбики.

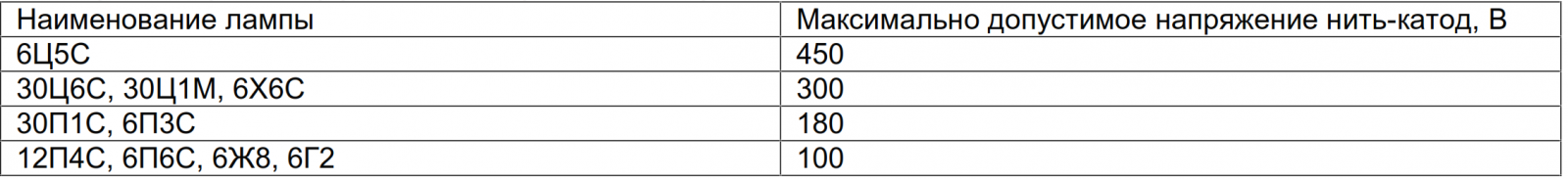

Кенотроны. Для бестрансформаторных схем с удвоением напряжения выпускается специальный кенотрон типа 30Ц6С, имеющий два анода, два катода и надёжно изолированную от обоих катодов нить накала. Напряжение накала этого кенотрона 30 в, ток накала 0,3 А и максимальное напряжение, допустимое между катодом и нитью, 300 в. Максимально допустимая разность потенциалов между катодом и нитью накала для кенотронов, применяемых в схемах с умножением напряжения, а также и для других приёмно-усилительных ламп, цепи накала которых включаются последовательно, является одним из важнейших параметров. В схемах бестрансформаторного питания эта разность потенциалов может достигнуть значительного уровня и привести к пробою тонкого слоя керамики, изолирующего нить (подогреватель) от катода. В результате такого пробоя в кенотроне обычно перегорает нить накала и выходит из строя первый конденсатор фильтра (если он электролитический), так как он оказывается подключённым непосредственно к сети переменного тока. Не исключена при этом возможность и других повреждений. Поэтому при конструировании приёмника или другого устройств а с бестрансформаторным питанием необходимо подсчитывать для каждой лампы возникающее между её катодом и нитью накала максимальное (амплитудное) напряжение. Это особенно важно при использовании выпрямителей, собранных по схемам с умножением напряжения. Величины максимально допустимых напряжений между нитью накала и катодом некоторых кенотронов и приёмно-усилительных ламп приведены в таблице 2 ниже. Из кенотронов с изолированным от нити накала катодом, кроме упомянутого выше кенотрона 30Ц6С, в выпрямителях с умножением напряжения могут применяться кенотроны типа 30Ц1С (с одним анодом и одним катодом) и типа 6Ц5С (с двумя анодами и одним катодом). В отличие от кенотрона 30Ц6С последние являются одиночными выпрямительными элементами, и поэтому в каждую схему удвоения напряжения их нужно ставить по два.

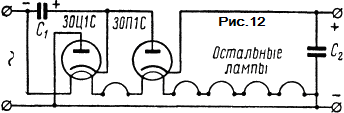

Применение двух кенотронов 30Ц1С вместо одного кенотрона 30Ц6С удобно тем, что при этом в некоторых случаях отпадает необходимость в гасящем сопротивлении, включаемом обычно последовательно в цепь накала ламп. Так, например, цепь накала пяти- или шестилампового приёмника с выходной лампой 30П1С и двумя кенотронами 30Ц1С при соединении всех нитей ламп последовательно требует для их питания 115...120 в и может включаться прямо в сеть. Выпрямитель такого приёмника собирается по однополупериодной схеме с удвоением напряжения (рисунок 12), причём нити всех ламп должны быть соединены в порядке, указанном на этой схеме, так как иначе один из кенотронов 30Ц1С будет иметь напряжение между нитью накала и катодом, превышающее допустимое. Схема бестрансформаторного питания приёмника с использованием двух кенотронов типа 30Ц1С показана на рисунке 12.

Для схемы с удвоением напряжения иногда удобно использовать кенотроны типа 6Ц5С (6Х5С). От выпрямителя с двумя такими кенотронами, с соединёнными между собой в каждом из них анодами, можно получить ток до 140 мА при достаточно высоком выпрямленном напряжении. Так как кенотроны типа 6Ц5С рассчитаны на ток накала 0,6А (при 6,3 В), то с целью экономичности питания накал их лучше всего производить от понижающего трансформатора. При наличии понижающего трансформатора с тремя изолированными обмотками, из которых две рассчитаны для питания кенотронов, а третья - для питания приёмно-усилительных ламп, можно применять для схем удвоения любые кенотроны. Все приведённые выше соображения действительны также и для схем с утроением и учетверением напряжения.

Селеновые столбики.  Вследствие того, что в селеновых выпрямительных элементах с уменьшением плотности тока возрастает их сопротивление в прямом и обратном направлениях и уменьшается соотношение между ними (что приводит к ухудшению выпрямительных свойств), при малых токах необходимо применять шайбы с соответственно малой площадью. С повышением температуры сопротивление селеновых выпрямительных элементов падает (отрицательный коэффициент сопротивления), в связи с чем уменьшаются потери и повышается к.п.д. выпрямителя. При постройке выпрямителей с селеновыми элементами следует ещё учитывать их подверженность старению. С течением времени, особенно в процессе эксплуатации, сопротивление таких элементов в прямом направлении растёт, растут также потери в них и увеличивается их нагрев. По истечении 1000 - 2000 часов работы сопротивление выпрямительного элемента увеличивается настолько, что падение напряжения на нём возрастает на 20-25%, а в отдельных случаях и на 50%. Последующая эксплуатация вызывает лишь незначительное увеличение сопротивления, и нормальный срок службы выпрямительных шайб достигает 10000 - 20000 час. Повышение прямого сопротивления наблюдается также и в неработающих селеновых элементах, хранящихся при комнатной температуре. При работе в условиях низких температур мощность, отдаваемая селеновым выпрямителем, падает. Так, при температуре минус 40° С мощность, отдаваемая выпрямителем, падает на 25% относительно мощности, отдаваемой при температуре плюс 20° С. Чем выше температура выпрямительной шайбы, тем меньшая допускается плотность тока. Если, например, при температуре окружающего воздуха плюс 35° С допустимую плотность тока принять за номинальную, то при повышении температуры, например до плюс 70° С, плотность тока не должна быть выше 20% от номинальной. Кратковременная работа селеновых шайб при температурах до плюс 80-85° С не влечёт за собой немедленной их гибели, но длительная работа при таких температурах может вызвать усиленное старение, а в связи с этим - дальнейшее повышение температуры шайб и выход их из строя. Селеновые выпрямители хорошо выносят кратковременные перегрузки. Так, 15-кратная перегрузка в течение 3 сек., 8-кратная перегрузка в течение 10 сек. и 4-кратная перегрузка в течение 50 сек., повторяемые многократно с часовым перерывом для охлаждения, никаких изменений в шайбах не вызывают. Даже случайный пробой селеновой шайбы не всегда ведёт к её гибели, так как расплавленный селен, имеющий высокое удельное сопротивление, изолирует пробитое место. Однако, если при этом успеет расплавиться также и верхний электрод, изготовляемый из легкоплавкого сплава, то может произойти короткое замыкание шайбы, что приведёт её в негодность. В случае выхода из строя селеновых столбиков, а также при применении столбиков, бывших в употреблении, когда необходима их переборка, нужно просмотреть исправность верхних электродов всех шайб и проверить их годность по отсутствию короткого замыкания и наличию выпрямляющего действия. Проверка производится в цепи постоянного тока, в которой определяется прямой и обратный ток через шайбу (более подробно это описывается ниже).Минимальное количество шайб в столбиках каждого звена схемы умножения, рассчитанной на работу от электросети 127 составляет 13 шт., а при напряжений сети 220 в - 22 шт. Увеличение их числа на 15-25% допустимо и даже желательно в случае, когда применяются шайбы, б/у.

Накапливающие ёмкости. Наряду с выпрямительными элементами, другими основными частями всех выпрямителей с умножением напряжения являются конденсаторы, накапливающие электрические заряды и позволяющие их суммировать. Поэтому для обеспечения нормальных условий работы применяемых конденсаторов важно знать особенности их работы в различных цепях схемы. Как известно, электролитические конденсаторы, получившие в выпрямителях с умножением напряжения преимущественное применение, могут работать только в цепях постоянного или пульсирующего тока (если пульсации не превышают определённых, для каждого типа конденсаторов значений). Действующее рабочее напряжение на конденсаторе складывается из постоянного напряжения и амплитуды напряжения пульсаций. В древние времена выпускали несколько типов электролитических конденсаторов с различными рабочими напряжениями (от 8 до 500 в) и ёмкостями (от 2 до 5000 мкФ). Наибольшее распространение в массовой радиовещательной аппаратуре и радиолюбительской практике получили конденсаторы типов КЭ-1, КЭ-2 и КЭ-3. По допуску рабочей ёмкости эти конденсаторы относятся к деталям V класса; отклонение их действительной ёмкости от указанною на этикетке может колебаться в пределах от +50% до -20%. По допуску рабочих температур они делятся на две группы: морозостойкие (группа М) с интервалом рабочих температур от -40 до +60° С и особо морозостойкие (группа ОМ) с интервалом рабочих температур от -60° до +60°. Последняя группа широкого распространения не получила. Ёмкость электролитических конденсаторов сильно зависит от температуры. Так, например, при понижении температуры до -40° С ёмкость конденсаторов уменьшается примерно на 50%, а при повышении температуры до +60° С - возрастает примерно на 30% по сравнению с ёмкостью при температуре 15-20° С. Номинальный ток утечки у электролитических конденсаторов оказывается тем большим, чем больше их ёмкости и выше рабочее напряжение. У конденсаторов ёмкостью 10-30 мкф при напряжении 300-500 в ток утечки составляет обычно 1-2 мА, а у конденсаторов большей ёмкости (2000 мкф и больше) он достигает 10 мА и даже больше. Особо морозостойкие конденсаторы (группа ОМ) имеют ток утечки на 25% меньший, чем аналогичные конденсаторы группы М. При повышении рабочей температуры конденсатора ток утечки также повышается. При длительном хранении электролитических конденсаторов происходит высыхание электролита, в результате чего конденсаторы теряют ёмкость и становятся негодными. Выбирая электролитические конденсаторы для выпрямителей с умножением напряжения, особое внимание следует обращать на параметр, определяющий их нормальную работу в цепях, содержащих переменную составляющую выпрямленного напряжения. В таблице приведено (в процентном отношении к постоянному напряжению на конденсаторе) допустимое значение амплитуды переменной составляющей для электролитических конденсаторов различной ёмкости и различного номинального рабочего напряжения. Превышение указанных величин приводит к нагреву конденсатора, увеличению тока утечки и, в конечном результате, к его гибели. Амплитуда переменной составляющей напряжения на конденсаторе не должна превышать (в зависимости от его ёмкости и допустимого рабочего напряжения) 6-25% постоянного напряжения, причём повышенное значение пульсаций допускают конденсаторы группы ОМ. Необходимо отметить выгодность применения вместо одного конденсатора большой ёмкости двух или нескольких конденсаторов меньшей ёмкости, соединённых параллельно. Такая группа допускает больший процент пульсаций. Металлический корпус конденсатора чаще всего является его электродом, присоединяемым к минусу электрической цепи. В этом случае для включения конденсаторов в описанные выше схемы выпрямителей корпус каждого из них следует надёжно изолировать, чтобы избежать контакта с шасси, другими конденсаторами или деталями схемы. Устанавливать конденсаторы можно в любом положении, но не следует крепить их при монтаже за контактные выводы. В описании схем мы указывали рабочие напряжения на каждом конденсаторе, а также коэффициент пульсации, который служит исходной величиной для расчёта элементов фильтра на выходе выпрямителя. Самым тяжёлым участком для электролитических конденсаторов по причине высокого уровня переменной составляющей является место включения конденсатора С1 в схемах рисунок 1б, 3, 7 и 9, а также конденсаторов С1 и С2 в схеме рисунок 5. При больших мощностях, снимаемых с выпрямителя, амплитуда переменной составляющей на этих конденсаторах может достигать 30-35% постоянного напряжения (при ёмкости конденсатора 50 мкФ). Такое высокое процентное содержание переменной составляющей недопустимо, поэтому ёмкость конденсатора в таких случаях приходится брать в два раза больше указанной. Процентное значение пульсации при этом снижается больше чем в два раза, так как постоянная составляющая несколько возрастает. Лучше всего на этих участках схемы применять конденсаторы группы ОМ, соединённые по нескольку штук параллельно. Во время работы выпрямителя нужно следить, чтобы конденсаторы не нагревались больше чем на 10-15° С температуры окружающего воздуха. В случае какого-либо нарушения нормальной работы выпрямителя следует первым делом проверять исправность этих конденсаторов. Все остальные электролитические конденсаторы, включаемые в другие участки схемы, работают в спокойном режиме, так как процент пульсации на них не выходит за допустимые пределы. При малых мощностях выпрямителей, когда сопротивление нагрузки велико и ёмкости конденсаторов могут быть небольшими, пригодны к применению бумажные конденсаторы. В этом случае все приведённые выше опасения отпадают. При последовательном соединении конденсаторов процент пульсации на каждом из них остаётся прежним, так как напряжения постоянной и переменной составляющих соответственно перераспределяется. Чтобы это распределение было равномерным, каждый конденсатор нужно шунтировать высокоомным сопротивлением (порядка 0,1 - 0,2 мОм).

В заключение приведено описание бестрансформаторного выпрямителя с учетверением напряжения, рассчитанного для питания анодных цепей радиолюбительского телевизора, потребляющего ток около 150 мА при напряжении свыше 400 в. Выпрямитель может включаться в сеть переменного тока с напряжением 110-127 или 220 в. Из всех приведённых выше схем выпрямителей с умножением напряжения самой подходящей для выпрямителя такой мощности является симметричная схема с учетверением напряжения (рисунок 5). При составлении окончательной рабочей схемы предусмотрена возможность переключения его на питание от сети с напряжением 220 в. В этом случае выпрямитель работает по двухполупериодной схеме, но не с учетверением, а только с удвоением напряжения (рисунок 1, а). Полная схема выпрямителя приведена на рисунке 13.

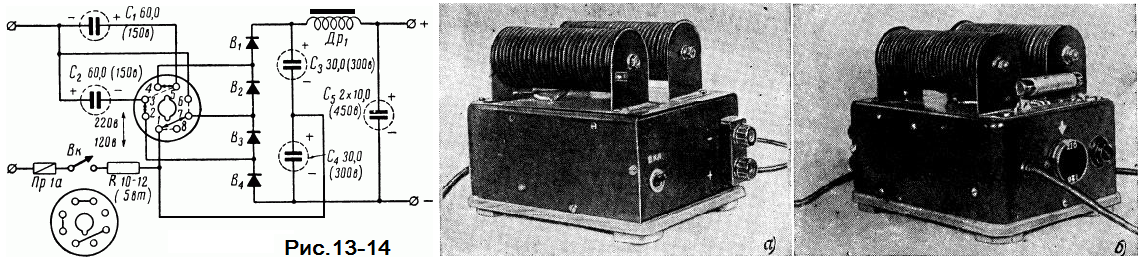

Переключение на питание от электросети 120 или 220 в, производится перестановкой специальной колодки в ламповой панельке. Чтобы легче разобраться в схеме переключения, соединения в ламповой панельке при питании от сети 120 в показаны на рисунок 13 сплошными стрелками, а при питании от сети 220 в - пунктирными линиями. При включении выпрямителя в сеть напряжением 220 в конденсаторы С1 и С2 отключаются. Отдельно от схемы выпрямителя на рисунок 13 изображена схема соединений в переключающей колодке (вид со стороны штырьков), которая изготовляется из октального цоколя от негодной радиолампы. В переключаемой панельке для направляющего ключа колодки (цоколя от радиолампы) против имеющегося в ней паза прорезается второй паз.

Сглаживание выпрямленного напряжения осуществляется однозвенным ёмкостно-дроссельным фильтром (С5, Др1) с коэффициентом фильтрации около 30. Выпрямитель собран на металлическом шасси размером 185х130х70 мм. Вид собранного выпрямителя показан на рисунок 14. На верхней панели шасси расположены два селеновых столбика, содержащие каждый по 26 шайб с выводами от середины. Все шайбы в столбиках собираются в одну сторону. Столбики устанавливаются на шасси рядом, так чтобы их крайние шайбы были разной полярности (в этом случае соединяющий их провод будет самым коротким). Количество шайб в столбиках выбрано минимальным. Если имеются запасные шайбы, число их в каждой половине столбика следует увеличить до 15-16 шт. Сборка селеновых столбиков должна проводиться весьма тщательно и сопровождаться проверкой годности селеновых шайб с помощью омметра или пробника, составленного из батареи с напряжением 5-10 в и низкоомного вольтметра, к которым последовательно подключается испытуемая селеновая шайба. Показания прибора должны резко отличаться (в 15-20 раз) при изменении полярности подключения шайбы. При меньшем изменении показаний прибора испытуемую шайбу надо считать негодной, и ставить её в столбик нельзя. После такой проверки необходимо тщательно очистить от коррозии и краски селеновые, пружинные и разделительные шайбы, а также выводные контакты в местах их соприкосновения друг с другом. Чистку рекомендуется производить тонкой наждачной бумагой и тряпочкой, смоченной в ацетоне или амилацетате (грушевая эссенция). Собранные столбики должны быть крепко стянуты гайками стяжных болтов, которые необходимо надёжно изолировать соответствующими изоляционными трубками и шайбами от токонесущих деталей. Эту работу необходимо проделать особо внимательно, ибо плохие контакты и слабая стяжка вызывают увеличение внутреннего сопротивления столбика и приводят к уменьшению выпрямленного тока, перегреву (селеновые столбики допускают нагрев до 70-75° С) и искрению (искрение создаёт помехи как для питающихся от этого выпрямителя радиотехнических устройств, так и для других радиотехнических устройств, расположенных поблизости). Кроме двух выпрямительных столбиков, на верхней панели шасси расположено проволочное сопротивление R = 10...12 Ом с мощностью рассеяния не менее 5 Вт. Оно берётся готовым или изготовляется из нихромового провода диаметром 0,5 мм и длиной около 2 м. Провод для сопротивления можно намотать на готовом керамическом каркасике от сопротивления типа ВС-5,0. Сопротивление R ограничивает пусковой ток, достигающий без него значительной величины (что приводит к обгоранию контактов выключателя, к сильным помехам при включении электросети и т. п.). Все остальные детали выпрямителя размещены внутри шасси, причём выключатель Вк и выходные зажимы выведены на одну боковую панель, а предохранитель Пр, шнур и панелька переключения питания - на другую (противоположную). Конденсаторы и дроссель ставят на свободные места.

Все конденсаторы в выпрямителе - электролитические типа КЭ-1 (диаметром 26 мм и высотой 60 мм). Для изоляции конденсаторов из тонкого прессшпана склеиваются цилиндры, которые затем пропитываются парафином и надеваются на корпусы конденсаторов. Корпусы конденсаторов можно также оклеить 2-3 слоями лакоткани или обмотать изоляционной лентой. Все это необходимо для изоляции корпусов конденсатора друг от друга, а также от шасси и других деталей, к которым они прикасаются. Надёжность изоляции конденсаторов весьма важна, так как нарушение её может привести к выходу выпрямителя из строя. Если дорого применять электролитические конденсаторы нужной ёмкости, то можно вместо одного поставить два или три конденсатора меньшей ёмкости, соединённых параллельно. Важно лишь, чтобы их суммарная ёмкость и рабочее напряжение были не менее указанных на схеме. Для конденсаторов С1 и С2, работающих при значительной величине переменной составляющей, применение группы параллельно соединённых конденсаторов более желательно. Указанная на схеме ёмкость этих конденсаторов минимальная. Её лучше увеличить до 100 мкФ. Дроссель Др1 содержит 2500-3000 витков провода ПЭВ 0,3-0,35. Сопротивление его обмотки равно 70-100 Ом, а индуктивность - порядка 4 Гн. Сердечник дросселя сечением 6 см2 состоит из готовых пластин типа Ш-20 и собран с зазором 0,5 мм. Монтаж выпрямителя выполняют навесным. Детали прикрепляют к шасси и соединяют в соответствии со схемой хорошо изолированным проводом не тоньше 1 мм. Электролитические конденсаторы располагают возможно дальше от нагревающихся деталей (селеновых столбиков и сопротивления R). При монтаже нужно внимательно следить за правильностью соединения полярности селеновых столбиков и электролитических конденсаторов. Правильно собранный выпрямитель ни в каких регулировках не нуждается и работает устойчиво и надёжно. Перед включением выпрямителя необходимо убедиться в том, что к его выходным зажимам приключена соответствующая нагрузка. Отсутствие ее может привести к пробою конденсаторов, так как без нагрузки напряжение на выходе выпрямителя достигает 700 в.

Прямое заземление какого-либо полюса в выпрямителе или в питаемых от него приборах не допускается; землю можно присоединять только через конденсатор ёмкостью 0,1-0,25 мкф. Испытание выпрямителя показало его хорошие эксплуатационные качества. Как видно из нагрузочной характеристики (рисунок 15), снятой в условиях реальной работы выпрямителя (на выходе фильтра), в схеме с учетверением напряжения (от электросети 127 в) он дает с нагрузкой 3000 Ом выпрямленное напряжение 450 в при токе 0,15 А, а при переключении на схему с удвоением (от электросети 220 в) - напряжение 475 в при токе 0,158 А. При указанной нагрузке отдаваемая выпрямителем мощность. составляет 70-75 Вт, а потребляемая мощность от электросети - 90...100 Вт. Таким образом, к.п.д. всего устройства оказывается довольно высоким (около 75%). Следует заметить, что в схеме с удвоением напряжения селеновые столбики оказываются в более выгодном режиме работы, так как при этой схеме выбранные размеры селеновых шайб допускают ток 0,3 А, тогда как в схеме с учетверением выпрямленный ток не должен быть выше 0,15 А.

Нагрузочные характеристики универсального бестрансформаторного выпрямителя показаны на рисунке 15. Кривая I - для схемы с учетверением напряжения; II - для схемы с удвоением напряжения. Наряду со снятием нагрузочной характеристики были определены значения коэффициента пульсаций при нагрузке выпрямителя сопротивлением 3000 Ом. Измерения показали, что коэффициент пульсации на входе фильтра составляет 6%, а на выходе - около 0,2%. Эти величины мало зависят от того, работает ли выпрямитель от сети напряжением 127 или 220 в. Такая величина пульсации допустима при питании выходных ступеней усилителей низкой частоты. Для питания других ступеней усилителей и приёмников, а также видеоусилителей и генераторов развёрток телевизоров к выпрямителю необходимо подключить дополнительные фильтры. Ввиду того что выпрямленное напряжение, даваемое выпрямителем, достаточно высоко, дополнительную фильтрацию можно осуществить включением в соответствующие цепи реостатно-ёмкостных фильтров. Можно, конечно, сделать и ещё одну ячейку дроссельно-ёмкостного фильтра. Опыт работы с бестрансформаторными выпрямителями, собранными по схемам с умножением напряжения, показывает рациональность их применения. Поэтому подобные выпрямители вполне можно рекомендовать для широкого использования их в радиолюбительской практике.   Автор статьи Дольник А.Г.,1952 год.  По материалам сети публикацию подготовил

          Евгений Бортник, Красноярск, Россия, март 2018
