Компактный сварочный аппарат

         Для такого аппарата необходимо изготовить небольшой сварочный трансформатор. Из Ш-образного трансформаторного железа набирают сердечник сечением около 45 см2, наматывают первичную (сетевую) обмотку – 220 витков провода ПЭЛ 1,5 мм. От 190-го и 205-го витков делают отводы, после чего изолируют обмотку двумя-тремя слоями изоленты или лакоткани.

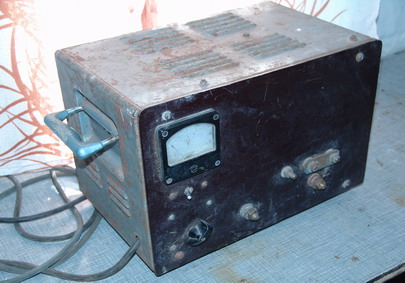

         Поверх изолированной первичной обмотки наматывают вторичную. Она содержит 65 витков провода или набора проводов общим сечением 25—35 мм2. В наборе лучше всего использовать провода типа ПЭЛ или ПЭВ 1,0—1,5 мм. Как и в первой конструкции, готовый трансформатор закрепляют на изолирующей подставке и помещают в кожух. Стенки кожуха должны быть удалены от трансформатора не менее чем на 30 мм. На переднюю панель кроме лампочки, выключателя и клемм выводят переключатель, регулирующий величину тока. При желании можно установить вовнутрь кожуха выпрямительный мост из мощных диодов, однако это потребует некоторого повышения выходного напряжения. Необходимо добавить пару витков во вторичную обмотку.

   Качество сварных швов на постоянном токе существенно выше, поскольку удается проще поддерживать стабильность горения дуги. Вместе с тем много определяет простое мастерство сварщика. Кроме того для охлаждения диодов и обмоток трансформатора целесообразно предусмотреть наличие одного-двух вентиляторов, используемых в компьютере. Для питания вентилятора используют входное напряжение 220 вольт. Обмотку вентилятора подключают через RC-цепочку у простому диодному мосту, обеспечивающему постоянное напряжение 12-14 вольт.

         Перед началом работы нужно проверить заземление. Во время сварки используют сухую брезентовую спецодежду и рукавицы. Под ноги кладут резиновый коврик. Работать без маски недопустимо.   Устройство подключено к бытовой сети напряжением 220 вольт, соблюдайте меры предосторожности, избегайте поражения электрическим током.

                                                               Евгений Бортник , февраль 2013
