МГД-перемешиватели Altek

Оставлен Evgenij Bortnik Пнд, 12/04/2023 - 08:57

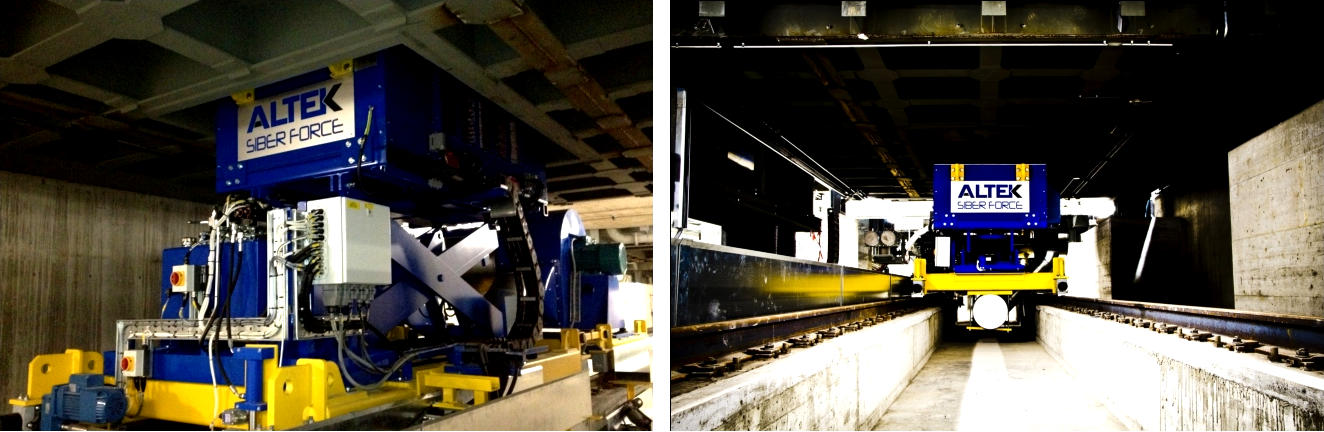

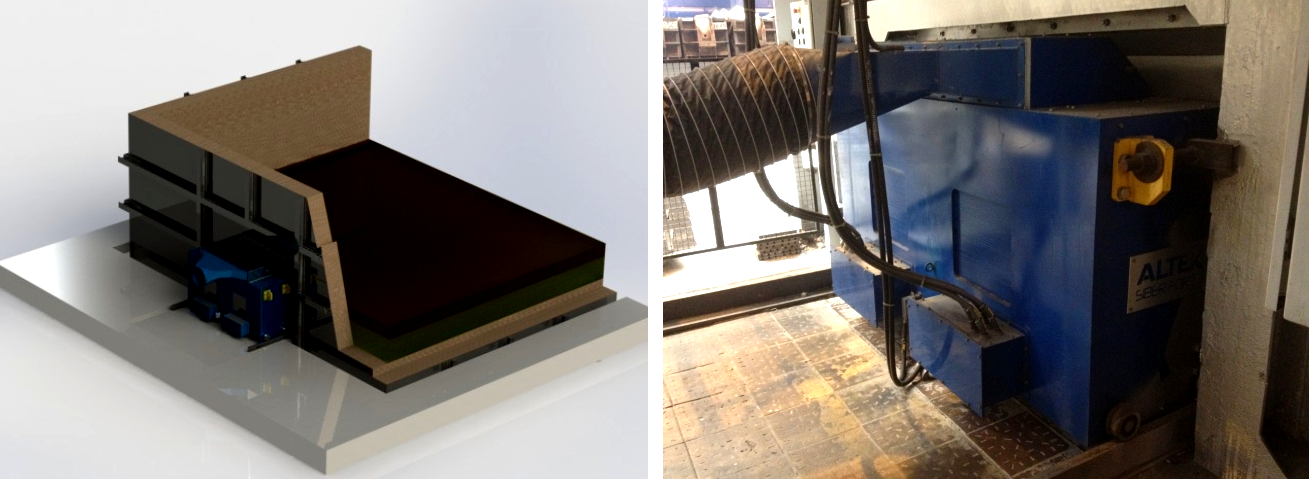

Altek - одна из передовых электротехнических компаний зарубежного рынка оборудования для МГД-технологий. Она является лидером в отрасли, перерабатывающей алюминий. Здесь представлена информация из официального рекламного буклета. Компания имеет большой опыт в производстве оборудования и все необходимые компетенции. Для воздействия пременным низкочастотным полем на расплав компания применяет индукторы донного и бокового расположения. В качестве индукционной машины применяют наиболее эффективные индукторы поперечного магнитного поля. Разработаны и применяются собственные источники питания для всей линейки индукционных машин. Компания имеет опыт сотрудничества с Российским коммерческим сектором производителей индукционных машин. Были эпизоды применения в составе Altek МГД-перемешивателей российских индукторов достаточно высокой эффективности. На картинках показан Российский индуктор на электромеханическом подъемнике и индуктор, на телеге с рельсовым путём, размещенный в технологическом приямке плавильной печи.

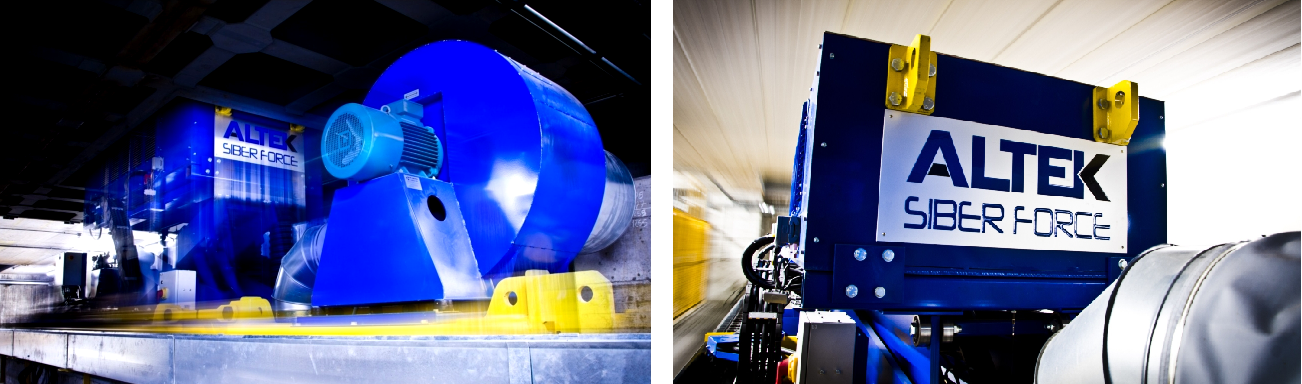

На следующей картинке показан тот же индуктор смонтированный и приподнятый в рабочее положение. Для снижения тепловых нагрузок на индуктор используется мощная вытяжка, построенная на стандартном трехфазном моторе. В обмотках МГД-машины токи 250-300 ампер. Изолированная медная шина оказывается в тяжелом тепловом режиме. Охлаждение воздушное. А сверху печь, с температурой 900 градусов. Поэтому в технологическом приямке прохлады нет и в помине. Летом обстановка довольно тяжелая. В зимний период при темпартуре -30 градусов в цеху, тепловой режим обмоток несколько легче. Индуктор назмещают на подъемной платформе при помощи грузового крана, цепляя крючья за петли. Масса изделия может превышать 5 тонн. Для эффективного воздействия магнитного поля на расплавленный металл в ванне используют очень низкочастотное питание индукторов. Кроме этого, в конструкцию печи вносят изменение, вырезая черный метал снизу обшивки и вваривая немагнитный стальной лист из нержавейки.

Смысл индукционного воздействия полем на расплавленный металл очевиден. Индуктор имеет стальной шихтованный сердечник, способный локально концентрировать поле, направляя основной магнитный поток в толщу металла. Переменное поле возбуждает ЭДС и токи в металле, реагирующие на причину. Возникает силовое взаимодействие по аналогии с обычным асинхронным двигателем. Поле весьма интенсивное, индукционные устройства массивные, дорогостоящие, поэтому их проектирование и производство должно быть безошибочным. Собственно поэтому, при наличии знаний с теории поля и умений в области математического моделирования и автоматизированного проектирования, можно конкурировать с зарубежными компаниями.

Крайне важным компонентом комплекса МГД-перемешивания металла является специальный источник питания. Буржуи раньше других научились делать транзисторные частотные преобразователи с огромными рабочими токами. Электроника зарубежная здесь вне всякой конкуренции. Умение приспособить и модифицировать стандартный трёхфазный преобразователь частоты для симметричных двигателей под нужды электропитания кривобоких индукторов с токами в 500 ампер, это уже отдельная тема. Но такая задача оказалась разрешимой, как и разработка специализированных IGBT-источников питания с частотой токов 0,1-1 Гц. Таким образом, обладая знанием, оказалось возможным поучаствовать в процессе зарабатывания денег, при создании нового произодства или при модернизации старых заводов, производящих алюминиевые сплавы. Использование индукторов бокового размещения во многом определяется экономикой проекта МГД-перемешиватель. Если глубокая реконструкция печи невозможна или чрезмерно дорого обойдется, то приходится устанавливать индуктор сбоку.

Изложенное имеет непосредственное отношение к промышленному производству в стране, где таковое имеется. Не слушайте байки про информационную эпоху. Это вещание про пирамиду. В основе всего лежат технологии. Большинству известно, что основа существования любой страны это именно промышленный фундамент, именно материальное производство. Иногда это сельское хозяйство, но и то и другое должно быть мотивированным (не рабским). Кто-то (на далёких теплых островах) умудряется жить отчислениями с туризма. В некоторых странах Азии и востока живут тем, что сеют специальные растения, которыми затем травят половину планеты.

Очень плохо, если нет разумного источника для пропитания населения, а есть холодный климат, высокие заборы с колючей проволокой. Причем причина этих заборов может быть не только внутренняя, но и внешняя, типа - санкции. В любом случае, думать нужно, пора уже думать. Прекращайте смотреть "новости" из телевизора. Бравые реляции про достижения "науки" во время всеобщего заката просто неуместны.

                                    Евгений Бортник, Красноярск, Россия, 2023
