Однопереходный транзистор. Вниманию телезрителей предлагаю весьма полезный материал, по применению полупроводниковых транзисторов в электронных схемах. Это азбука транзисторной схемотехники. Более подробно аналогичные сведения можно глянуть в белорусском журнале Радиолюбитель, №№4..12 за 1994 год.

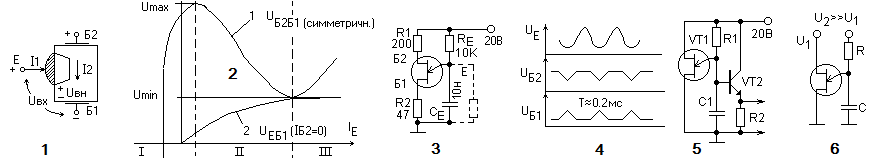

Помимо биполярных и полевых транзисторов существует так называемый однопереходный транзистор (ОТ), представляющий собой кристалл полупроводника, в котором создан p-n переход, называемый инжектором 1. Этим переходом кристалл полупроводника разделяется как бы на две области базы. Поэтому однопереходный транзистор имеет и другое широко распространённое название - двухбазовый диод. Принцип действия транзистора основан на изменении объёмного сопротивления полупроводника базы при инжекции. В отличии от биполярных и полевых транзисторов ОТ  представляет собой прибор с отрицательным сопротивлением. Это означает, что в определённых условиях входное напряжение или сигнал могут уменьшаться даже при возрастании выходного тока через нагрузку. Когда ОТ находится во включённом состоянии, выключить его можно только разомкнув цепь, либо сняв входное напряжение. Участок между базами образован кремниевой пластиной n-типа и имеет линейную вольтамперную характеристику, т.е. ток через этот участок прямо пропорционален приложенному межбазовому напряжению. При отсутствии напряжения на эмиттере (относительно Б1) за счёт проходящего I2 в базе 1 внутри кристалла создаётся падение напряжения Uвн, запирающее p-n переход, При подаче на вход небольшого напряжения Uвх=<Uвн величина тока, проходящего через переход, почти не изменяется. При Uвх>Uвн переход смещается в прямом направлении и начинается инжекция носителей заряда (дырок) в базы, приводящая к снижению их сопротивления. При этом уменьшается падение напряжения Uвн, что приводит к лавинообразному отпиранию перехода - участок II на вольамперной характеристике 2.

Участок III, справа от минимума, где эмиттерный ток ограничивается только сопротивлением насыщения, называется областью насыщения. При уменьшении эмиттерного напряжения до Uвх<Uвн переход закрывается. При нулевом токе базы 2 (т.е. вывод Б2 не используется) характеристика (кривая 2) представляет собой по существу характеристику обычного кремниевого диода. Однопереходные транзисторы применяются в различных схемах генераторов релаксационных колебаний, мультивибраторах, счётчиках импульсов, триггерных схемах управления тиристорами, генераторах пилообразного напряжения, делителях, реле времени, схемах фазового управления и др. Однако из-за малой скорости переключения и сравнительно большой потребляемой входной мощности они широкого распространения не получили.

Хотя основная функция ОТ  такая же, как и у переключателя, основным функциональным узлом среди большинства схем на ОТ  является релаксационный генератор 3. В зависимости от назначения выходное напряжение можно снимать с любого вывода ОТ . Осциллограммы напряжения показаны на этом рисунке 4. Для устойчивой генерации необходимо выполнение условия: (Uп-Umin)/(Imin<Re<(Uп-Umax)/Imax. Период колебаний определяют ориентировочно по формуле: Т=ReCe(1-K), где К=(Umax-Umin)/Uвн=Rн/Rc>0.7 - коэффициент нейтрализации. Откуда Re=(0.1...0.2)Rн. Иногда с целью повышения термостабильности напряжения Umax, в цепь базы 2 вводят резистор R1. Резистор R2 вводят при необходимости снятия сигнала с базы 1. Его номинал рассчитывают исходя из межбазового тока и заданной амплитуды снимаемого сигнала. Обычно номинал этого резистора не превышает 100 Ом и только в отдельных случаях достигает 3кОм. Для типового ОТ  (КТ117А, Б) сопротивление Rе лежит в пределах 4...9кОм, а рабочее напряжение находится в пределах 10...30 В. С помощью резисторов R1, R2 в некоторых пределах можно регулировать порог срабатывания ОТ. Рассмотрим простейший генератор пилообразного напряжения 5. Как правило, для получения низкого сопротивления в качестве буферного каскада применяют эмиттерный повторитель. Предположим, что статический коэффициент передачи тока транзистора VT2 h21э=50, R2=1кОм. Тогда Rн=(h21э+1)R2 =(50+1)*1=51кОм. Отсюда R1=(0.1...0.2)Rн=5.1...10кОм. Поскольку напряжение Uemin=2B, a Uэб=0.6B<Uemin, "обрезания" сигнала не происходит. При реализации эмиттерного провторителя на p-n-p транзисторе можно добиться некоторого улучшения рабочих характеристик, т.к. сопротивление нагрузки включается параллельно резистору R1, следовательно исключается опасность прекращения генерации из-за никого значения статистического коэффициента передачи тока транзистора или сопротивления в эмиттере. Более того, коллекторный ток утечки биполярного транзистора вычитается из эмиттерного тока утечки ОТ, чем достигается частичная термостабилизация. Простейший способ линеаризации пилообразного напряжения 6. Применение дополнительного источника повышенного напряжения позволяет существенно увеличить номинал токозадающего резистора, что эквивалентно заряду от генератора тока. Недостаток этого способа - необходимость применения дополнительного источника.

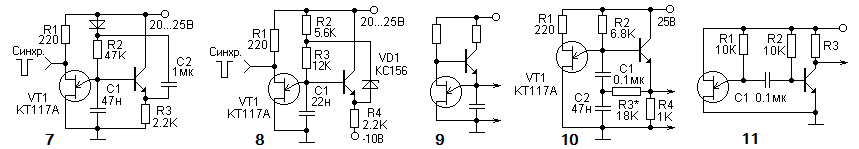

Линеаризация с помощью конденсаторной "вольтдобавки" (следящей обратной связи) 7.

Введение резистора R1 позволяет использовать базу2 для синхронизации выходного напряжения. Возможный вариант стабилизации зарядного тока со следящей обратной связью с помощью стабилитрона 8. Введение дополнительного источника отрицательного напряжения постоянного тока также способствует линеаризации. Другой способ линеаризации с помощью ГСТ 9. Применение интегратора позволяет получить напряжение пилы от вогнутой до выпуклой формы 10. Желаемой формы добиваются подбором резистора R3. Возможный вариант мультивибратора 11. Для получения сигнала типа "меандр" необходимо выполнить условия: R2=2R1. Работает мультивибратор следующим образом. При зарядке конденсатора транзистор VT2 открыт током заряда. Время заряда определяет постоянная времени R1C1. При включении ОТ  базо-эмиттерный переход VT2 за счёт напряжения на конденсаторе смещается в обратном направлении и транзистор VT2 закрывается.

Разновидность ОТ - программируемый ОТ (ПрОТ) - четырёхслойный прибор, структура которого аналогична структуре тиристора за исключением того, что используется анодное управление в отличие от катодного управления у тиристора. ОТ и ПрОТ обладают аналогичными характеристиками, однако напряжение включения ПрОТ программируется и может задаваться с помощью внешнего делителя напряжения. В отличии от ОТ, ПрОТ более быстродействующий и чувствительный прибор. Исходя из эквивалентной схемы можно сделать вывод, что ПрОТ представляет собой выключаемый тиристор с анодным управлением. При подаче на управляющий электрод (эмиттер) более отрицательного относительно анода (база 2) напряжения ПрОТ переходит из режима отсечки во включённое состояние. Для обеспечения функционирования ПрОТ в режиме ОТ требуется на управляющем электроде ПрОТ поддерживать внешнее опорное напряжение, которое по существу совпадает с точкой максимума. Поскольку опорное напряжение определяется параметрами внешнего делителя, его можно сделать переменным. Эта особенность и является главным отличием ОТ от ПрОТ. Пожалуй, наибольшее применение однопереходные транзисторы нашли в различных регуляторах мощности. рассмотрим несколько практических схем применения 13. Фазоимпульсный регулятор мощности паяльника (до 100Вт): работает следующим образом.

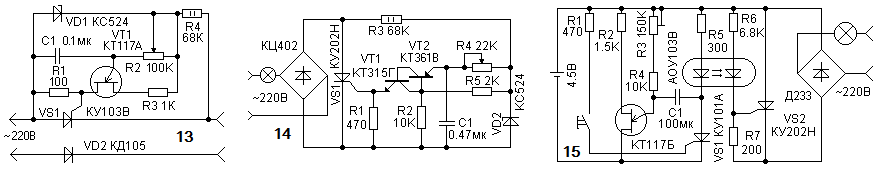

Положительная полуволна питающего напряжения проходит в нагрузку практически без ослабления через диод VD2. Релаксационный генератор питается пульсирующим напряжением (в течение отрицательной полуволны), ограниченным стабилитроном VD1 на уровне 24В. С появлением каждой отрицательной полуволны конденсатор С1 начинает заряжаться через цепь R2, R4. Скорость зарядки можно регулировать переменным резистором R2. Как только напряжение на конденсаторе достигнет порога открывания транзистора VT1, на управляющий электрод тиристора VS1 поступает положительный импульс и тиристор открывается до конца полупериода. Таким образом, изменением постоянной времени фазосдвигающей цепи R2C1 осуществляется регулирование мощности, отдаваемой в нагрузку.

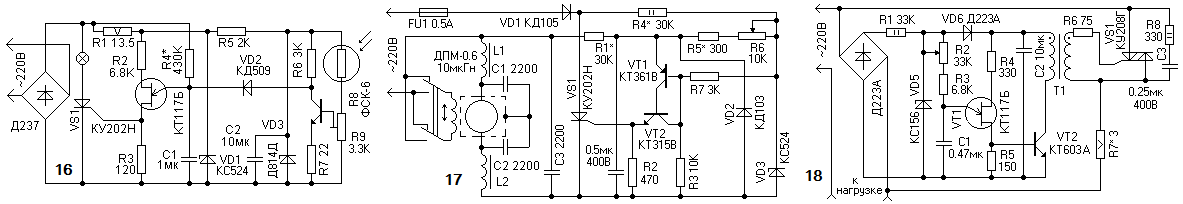

Простой светорегулятор на эквиваленте ПрОТ 14. Постоянная времени цепи R4C1 выбрана равной примерно 10мс. Применение реле времени на ОТ в автомате - ограничителе включения света 15. Такой автомат может использоваться, например в общих коридорах с целью экономии электроэнергии. Необходимое время включённого состояния устанавливается подстроечным резистором R3. После заряда конденсатора до напряжения включения ОТ, т.е. после его включения, конденсатор С1 на короткое время создаёт на аноде тиристора VS1 отрицательное напряжение и тем самым выключает его. Простой автоматический регулятор освещённости 16. может найти применение на рабочих местах, где высоки требования к постоянству освещенности. Все рассмотренные схемы, помимо создаваемых ими помех, имеют один существенный недостаток. Так как через диоды моста течёт ток нагрузки, их необходимо выбирать соответствующей мощности или устанавливать на радиаторы, что ухудшает массогабаритные показатели. Применение подобных регуляторов для регулирования числа оборотов двигателя имеет некоторые особенности. Во-первых, коллекторные двигатели требуют расширения управляющего импульса до конца полупериода во избежание нестабильности работы из-за выключения тиристора или симистора при искрении щёток, т.е. при разрыве цепи. Во-вторых, для стабилизации числа оборотов независимо от нагрузки необходимо введение обратной связи по току или по напряжению, т.к. с увеличением нагрузки на валу падают обороты двигателя, уменьшается комплексное сопротивление нагрузки и соответственно увеличивается непроизводительное потребление тока. Пример стабилизированного регулятора реверсивного двигателя 17.

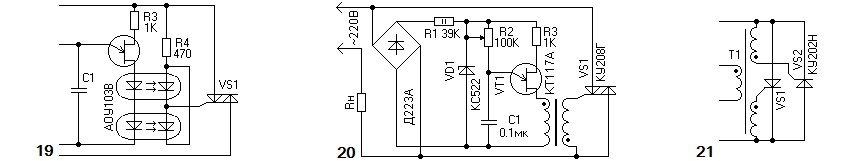

Подбором резистора R1 (обратная связь по напряжению) добиваются минимальной зависимости числа оборотов двигателя от изменения нагрузки. Применение импульсного трансформатора позволяет разгрузить диодный мост и тем самым улучшить массогабаритные показатели регулятора. Стабилизированный регулятор числа оборотов двигателя 18. В данном регуляторе применена обратная связь по току с помощью резистора R7. В качестве импульсного трансформатора можно применить МИТ-4 или выполнить его на магнитопроводе типоразмера К16х10х4.5 из феррита М2000НМ. Обмотки содержат по 100 витков провода ПЭЛШО 0.12. Возможный вариант замены МИТ-4 двумя оптопарами показан на этом рисунке 19.

Регулятор мощности нагрузки до 1кВт на рисунке 20. Импульсный трансформатор тот же, что и в предыдущей схеме. Замена симистора двумя тиристорами показана на рисунке21. Все три обмотки импульсного трансформатора Т1 содержат по 100 витков. При этом мощность нагрузки можно увеличить до 2кВт. В заключении необходимо отметить, что все рассмотренные регуляторы мощности имеют один существенный недостаток - создают значительные импульсные радиопомехи как в сети, так и в окружающем пространстве, т.к. выключение симистора или тиристора происходит по окончании полупериода, а их включение, за счёт фазового регулирования, в пределах полупериода. Интенсивность радиопомех зависит от амплитуды мгновенного напряжения, при котором открывается тиристор, мощности нагрузки, длины соединительных проводников и ряда других причин. Отсюда следует, что максимальные помехи возникают на среднем участке регулировочной характеристики. Автором цикла статей обозначен А.Петров. Продолжение следует. По материалам сети публикацию подготовил

               Евгений Бортник, Красноярск, Россия, март 2018
