          Простейший термостабилизатор релейного типа

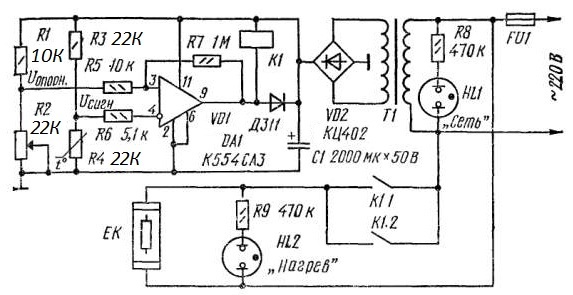

   Очень простой автоматический регулятор температуры, можно собрать на интегральном компараторе К554САЗ. Как известно, выходное напряжение компаратора находится попеременно на стандартных уровнях логической 1 или 0 в зависимости от соотношения напряжений сигнала и опорного напряжения. Выходной мощности ИМС К554САЗ достаточно для управления малогабаритным исполнительным реле. Поэтому можно обойтись без мощного выходного транзистора. Схема термостата показана на рисунке.

 Регулировку температуры можно ограничить пределом от 0 до 10 градусов Цельсия. Точность регулирования составляет 0,5 градуса. Резисторы Rl – R4 включены по мостовой схеме. Диагональ моста подключена к компаратору DA1. При превышении напряжением сигнала над опорным напряжением Uоп на выходе DA1 возникает логический нуль. Реле К1 сработает и контактами К1.1 и К1.2 подключит нагревательный элемент ЕК к напряжению – 220 В.

   При этом включается контрольная лампочка HL2 «Нагрев». При нагревании среды сопротивление терморезистора R4 уменьшается, и при достижении U<Uоп компаратор переключается, отключая реле и прекращая нагрев. Для получения более высокой температуры нагрева среды надо уменьшить Uоп, т.е. уменьшить сопротивление резистора R2. Для градуировки термометр устанавливают рядом термосопротивлением R4. Замерив температуру и при необходимости подогревая (например, 20°С), устанавливают движок резистора R2 в положение, когда дальнейший его поворот включает реле К1 (контроль по светодиоду HL2).

   Реле К1 – типа РЭС-9 паспорт РС4.524.200. Терморезистор R4 – типа КМТ1, КМТ2. Неоновые лампы ТН-0,2-1. Трансформатор T1 – на напряжение 220 В/27 В, вторичная обмотка рассчитана на ток 200мА. В качестве нагревательного элемента ЕК используют маломощный ТЭН.

   Нужно заметить, что малогабаритное реле не может управлять относительно большой нагрузкой. Потому для повышения мощности устройства следует применить промышленный магнитный пускатель, например марки ПМЕ. В этом случае контактами К1.1 и К1.2 реле РЭС-9 коммутируют не нагрузку, а обмотку пускателя, подключая ее в сеть 220 вольт. А вот уже через контакты магнитного пускателя в сеть 220В подключают ТЭН мощностью 1-2кВт. Следует обратить внимание, что обмотку пускателя ПМЕ нужно непременно шунтировать резистором 33кОм – 2Вт или конденсатором, например 0,5 мкФ на 400В.

                                                         Евгений Бортник, февраль 2013
