Схемы электропитания

Оставлен Evgenij Bortnik Пнд, 03/19/2018 - 12:31

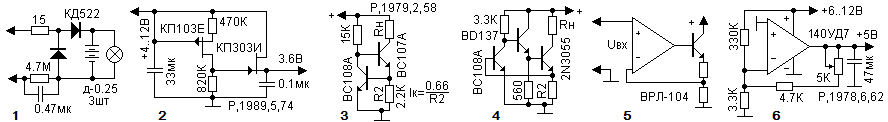

Схемотехника цепей электропитания полупроводниковых устройств. Вниманию телезрителей предлагаю весьма полезный материал, по применению транзисторов в электронных схемах. Это азбука построения источников питания, полученная их сети интернет. 1.Схема зарядного устройства от аккумуляторного фонаря (опасно для аккумуляторов) 2.Стабилизатор напряжения на ПТ. 3.4. Источники стабильного тока. 5.Источник тока. 6.Стабилизатор напряжения.

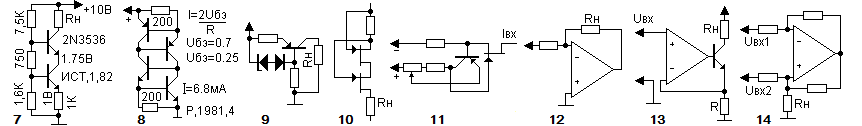

7.Источник тока

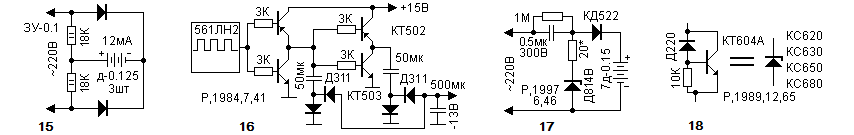

8.Двухполюсный источник тока. 9-14.Источники стабильного тока.  15.Зарядное устройство

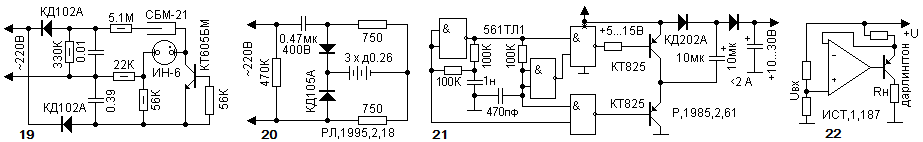

16.Преобразователь напряжения. 17.Очень хорошее зарядное устройство. 18.Вариант замены высоковольтного стабилитрона. 19.Простой индикатор радиационной опасности

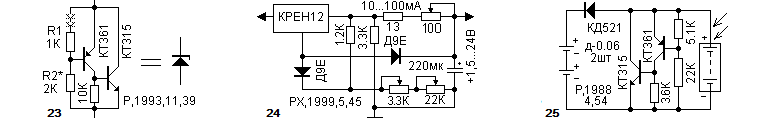

20.Зарядное устройство. 21.Преобразователь напряжения. 22.Источник стабильного тока. 23.Аналог стабилитрона. Дифференциальное сопротивление 3-4 Ом. Напряжение стабилизации с диодами определяют по формуле Uст = 0,67(1+R2/R1). По условиям температурной стабилизации предпочтительно применение германиевых диодов. Максимальный ток стабилизации не более 30мА.

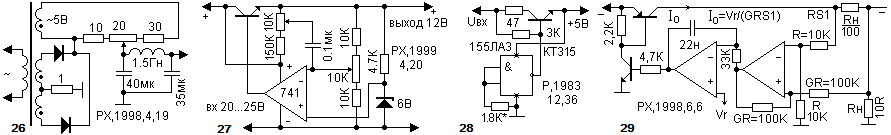

24.Стабилизатор напряжения с ограничением тока - источник тока. 25.Стабилизатор напряжения для зарядного устройства на солнечной батарее. 26.Компенсация пульсаций в блоке питания. 27.Стабилизатор напряжения с подавлением пульсаций

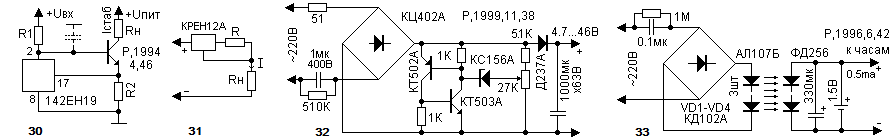

28.Стабилизатор напряжения на логическом элементе. 29.Генератор тока, управляемый напряжением, G = 10, коэффициент усиления. 30.Источник тока на интегральном стабилитроне. Выходной ток определяют по выражению Iвых=2,5/R2.

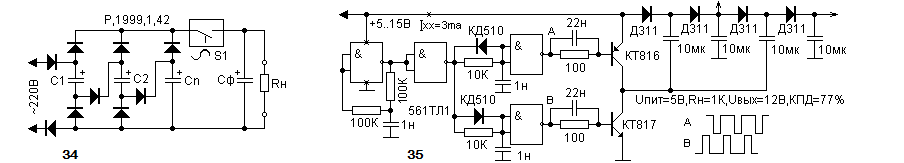

31.Простой источник стабильного тока. Ток определяют по формуле I=1,25/R. 32.Импульсный стабилизатор конденсаторного БП. 33.Бестрансформаторный источник питания часов на оптронах. 34.Структурная схема конденсаторного преобразователя напряжения с умножением тока

35.Ёмкостный преобразователь напряжения н алогических элементах с усиленным комплементарным выходом. По материалам сети публикацию подготовил

               Евгений Бортник, Красноярск, Россия, март 2018
