6п1п - двухтактный ЛУМЗЧ с простым тансформатором

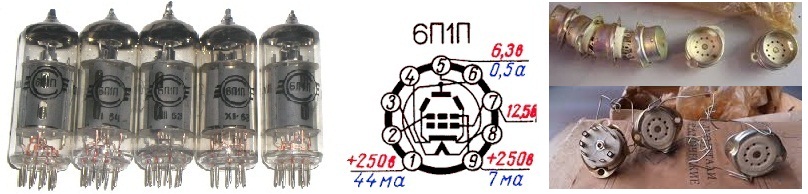

В статье рассмотрены подходы к построению лампового усилителя на маломощных лучевых тетродах 6П1П. Лампочки 6П1П довольно старые, но они весьма компактны и обладают неплохими характеристиками. Первоначально можно ограничиться изготовлением усилителя с классическим двухтактным трансформатором небольшой мощности. Для усройства с одиночнымы лампами вполне пригоден трансформатор мощностью 25-30 ВА. Внешний вид выходного лучевого тетрода, схема его подключения и керамические панельки для навесного монтажа показаны на картинке.
При самостоятельном построении лампового усилителя следует изначально принимать разумные решения по его конструктивному исполнению. Если есть опыт и возможность применения печатного монтажа, то лучше делать печатные платы. Если нету - то делать навесным монтажом. Навесной монтаж не имеет перед грамотно спроектированной печатной платой никаких преимуществ. Это босяцкий способ изготовления, а рассуждения в его поддержку содержат только понты для сокрытия недостатка квалификации или лени. Панельки ПКЛ-9 - керамические и это отлично. Их можно применить и для печатного монтажа. В этом случае железную скорлупу лучше удалить дремелем. Панельку распаивают либо прямо поверх дорожек платы, либо дремелем срезают часть клеммного лепестка повдоль, делая его уже. В этом случае панельку можно вставить для распайки в просверленные в плате отверстия.
При мощности 10Вт в каждом аноде 6П1П для стереоусилителя понадобится силовой трансформатор анодного питания ватт на 80. Можно использовать пару силовиков по 36 Вт. С обмотками сильно заморачиваться не следует, поскольку применимо не только последовательное соединение, но также приемлемы схемы с удвоением напряжения. Кроме того, следует позаботиться о питании накальных цепей. Для мелких усилителей применимы трансформаторы ТН с мелким же током холостого хода. А вот трансформаторы ТАН применять не рекомендую. Причиной тому опыт, который показал, что это трансформаторы с большим током холостого хода, и следовательно, с большим рассеянием. Однако вначале трансформаторы следует промерить на практике. Если удастся найти ТАН с током холостого хода 25 мА, то значит - повезло.

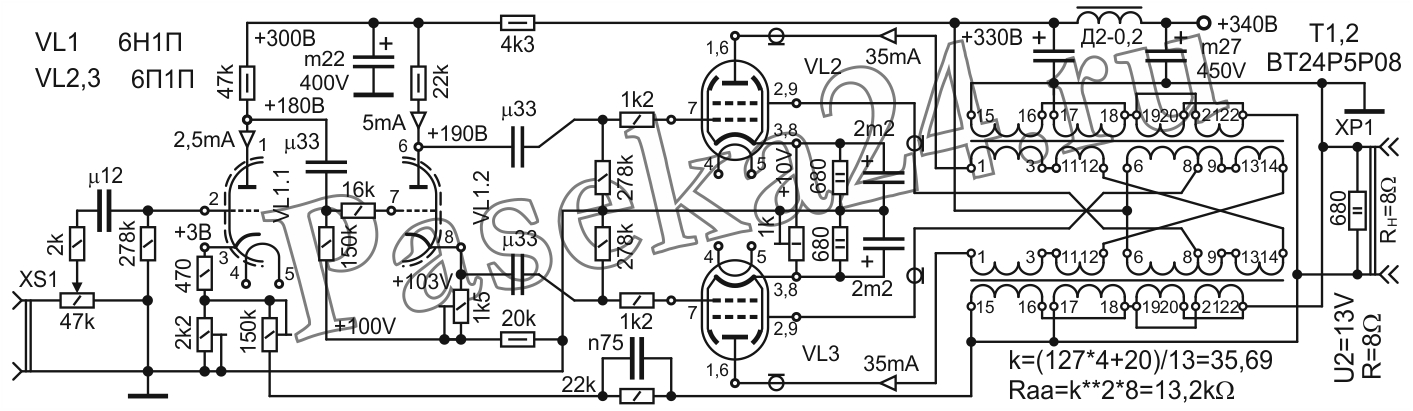

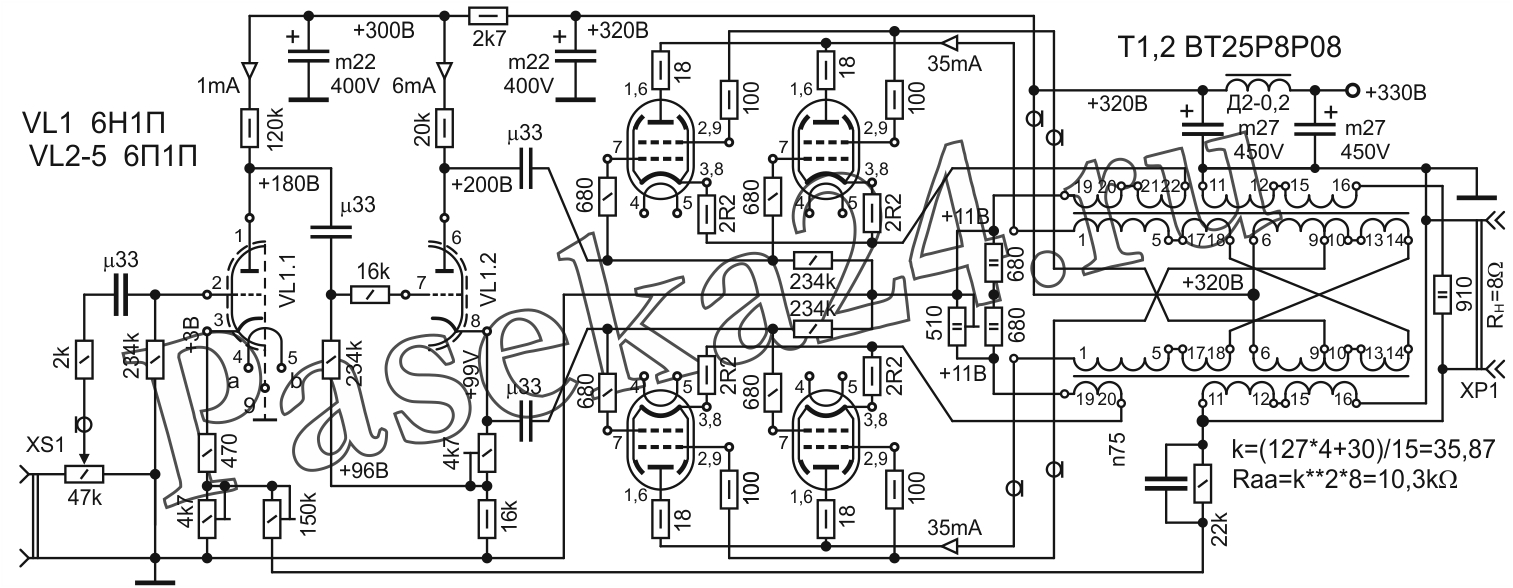

Ниже показаны схемы с дифференциальным включением выходных трансформаторов. Можно считать, что такие схемы позволяют построить усилители следующего, более высокого класса. Для дифференциального включения выходных трансформаторов понадобится тщательный подбор выходной пары из большой партии. Вот это удовольствие дорогое. Но иначе такую схему не победить. А схема дифференциального включения стоит того, чтобы её реализовать. И качество звука и мощности приятно порадуют создателя. На картинках приведены краткие сведения по характеристикам трансформаторов.

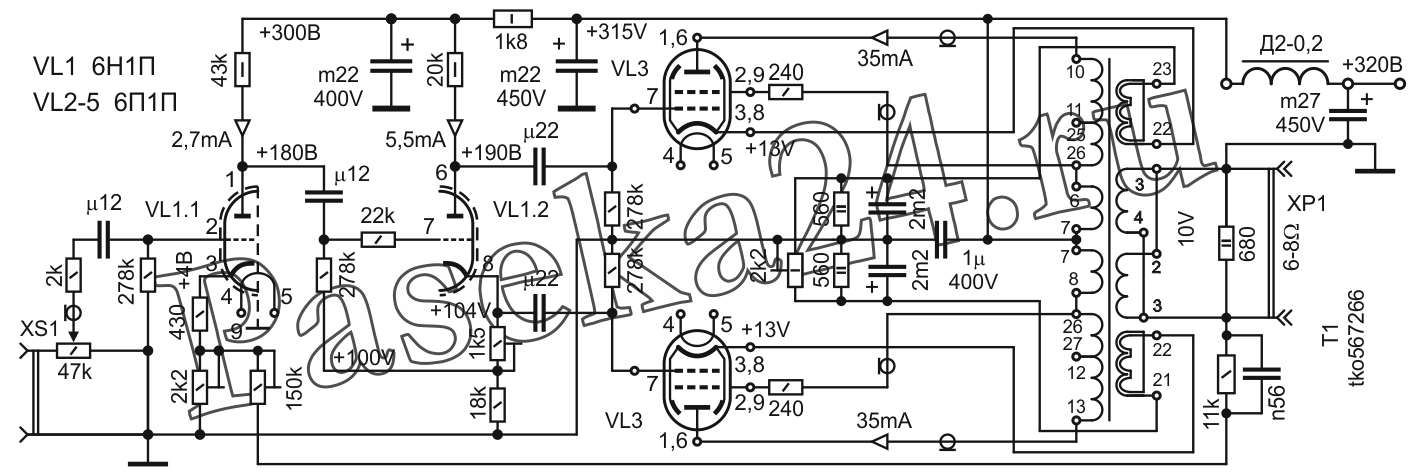

Ниже показана аналогичная схема с другими подобными трансформаторами в том же самом габарите. Отличие заключается и изменении порядка подключения обмоток выходных трансформаторов. Путём правильной коммутации обмоток можно достигнуть требуемых характеристик передачи.

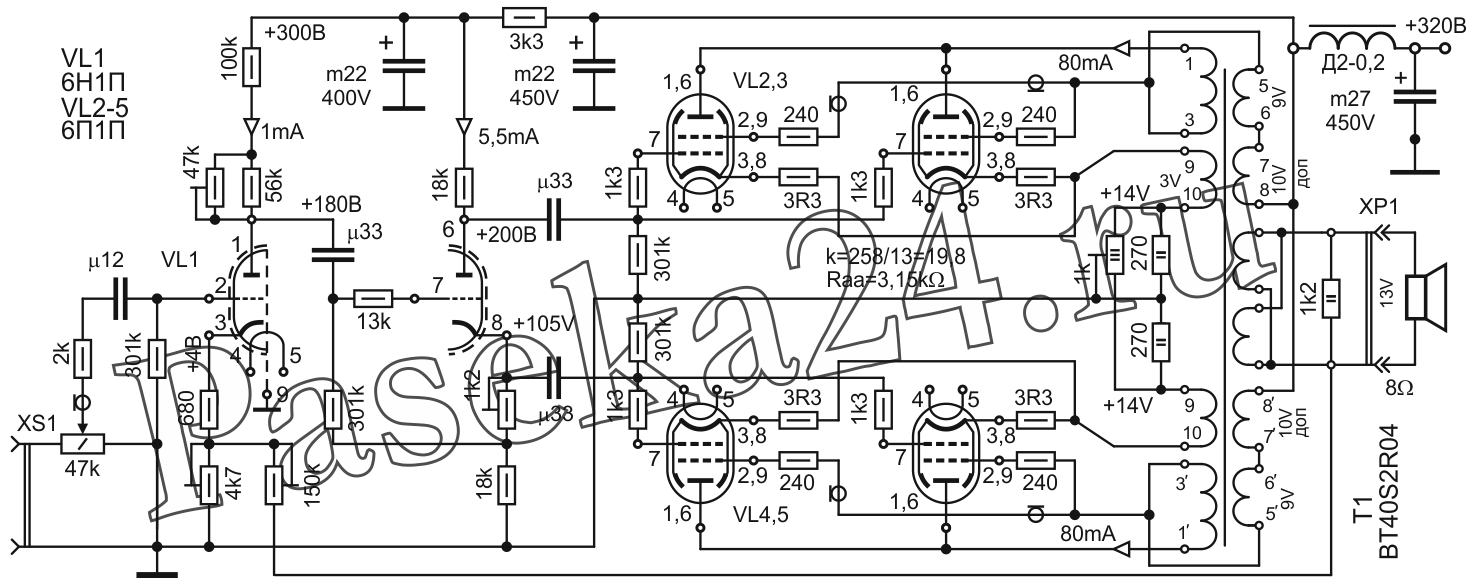

При большом запасе лампочек 6П1П, а также при запасе ПЛК-9 можно применить параллельное включение ламп в каждом плече. Характеристики тетрода 6П1П вполне пристойные, лампочка вполне устойчива. Подобрать одинаковые лампы из полной коробки будет вполне возможно, хотя и трудоёмко. Имея запас времени и терпение можно без особых проблем получить хороший усилитель на 12-25 Вт. Если использовать возможность ультралинейного включения, то выходной трансформатор должен иметь симметричные относительно центра отводы в первичной обмотке. Число витков и напряжение этих отводов для лампы 6П1П, как правило, составляет 25-30% от числа витков обмотки каждого плеча.
При использовании шихтованных трансформаторов железные пластинки в сердечниках желательно иметь потоньше. Но при наличии очумелых ручек годятся и типовые трансформаторы с разрезными ленточными сердечниками. Даже броневые маломощные трансформаторы серии ТН-ХХ-127/220-50 можно сподобиться и применить в таких усилителях. Обязательно наличие раздельных первичных обмоток броневого трансформатора на 127 вольт.

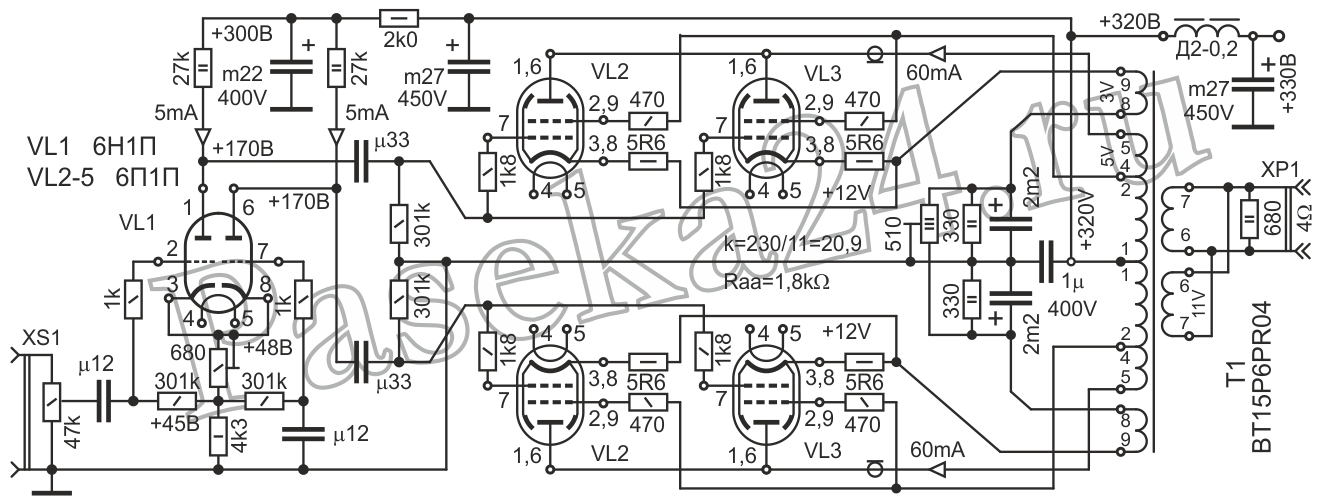

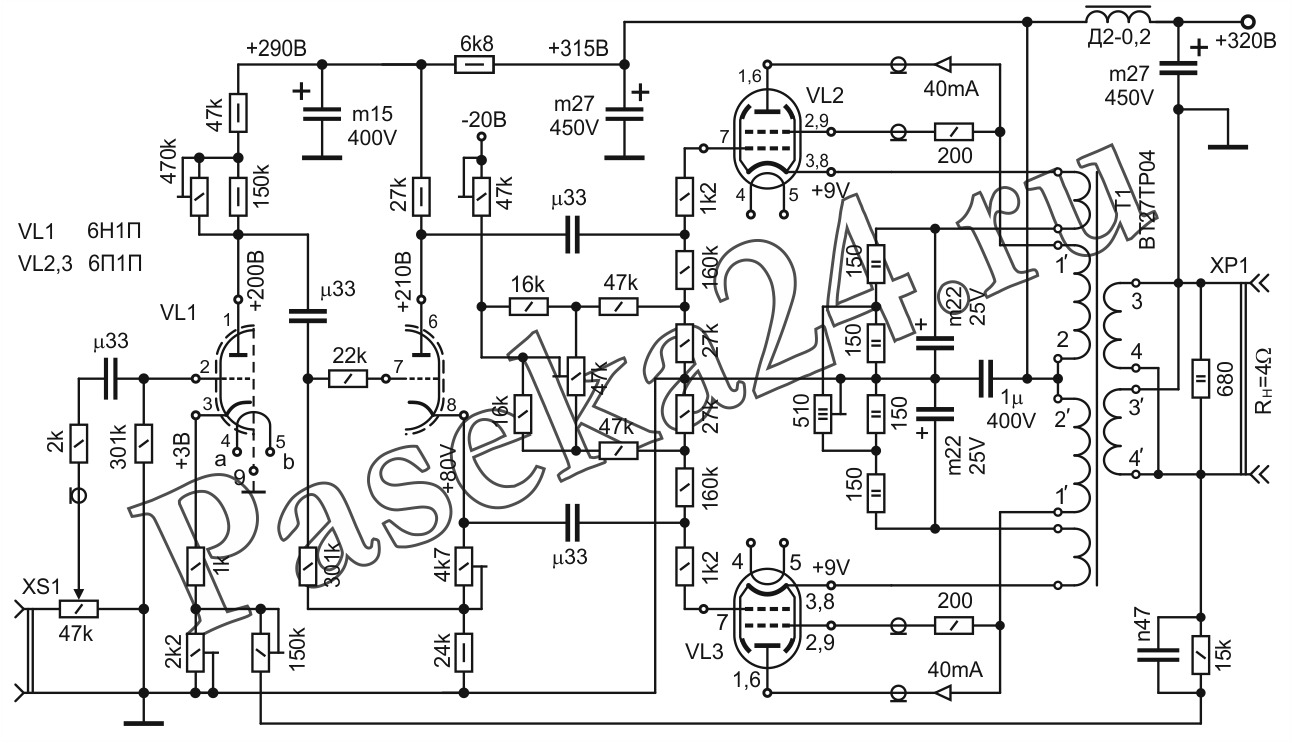

Если использовать самобалансирующуюся схему фазоинвертора, то потратить придется обе половинки триода. При этом на входе желательно установить еще один пальчиковый триод, поскольку при использовании обратных связей, одной лампы на входе УМЗЧ может оказаться маловато. Если использовать в качестве фазоинвертора схему с разделённой нагрузкой, то требуется только одна половинка триода. При этом превую половинку вполне можно применить в качестве буферного звена. Тогда усиления окажется вполне достаточно. Каждая схема фазоинвертора имеет свои достоинства и недостатки. Однако в простейшем случае можно обойтись минимальным количеством ламп. Ещё одна схема со сдвоенными лампами. Трансформатор в габарите 60 Вт, больше чем парой ламп в плече его нагружать не нужно.
Дополнительные драйверы перед каждым тетродом 6П1П устанавливать не нужно, эта лампа отличается хорошей чувствительностью. Годится типовая схема, с подачей сигнала с разделительных конденсаторов прямо на сетки тетродов. Никаких проблем в раскачке 6П1П быть не может. При сдваивании выходных ламп по сеткам и анодам желательно поставить выравнивающие резисторы. 6П1П вполне достойная лампочка с хорошим усилением, богатым звуком и малым тепловыделением. В качестве описания практической реализации схемы возьму текст из журнала или брощуры. Ссылку на превоисточник естественно покажу.
Приобрести ламповый усилитель на 6П44С здесь можно от 120К. Условия описаны в других статьях. Возможно опишу несколько подробнее.
Евгений Бортник, август 2015, Россия, Красноярск
