30П1С в двухтактном тетродном включении

Оставлен Evgenij Bortnik Втр, 03/14/2017 - 15:59
Аватар пользователя Evgenij Bortnik

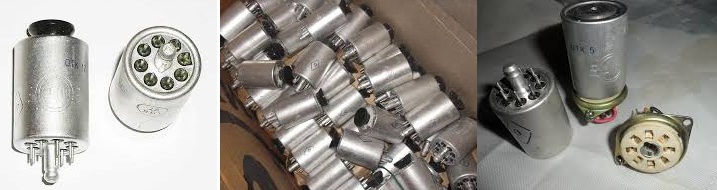

Запланирована статья по мотивам построения лампового усилителя на экзотических тетродах 30П1С. Снова вынужден продемонстрировать традиционно неправильный подход к изложению материала. Не стану я открыто показывать маркировку выходных трансформаторов, ибо это будет слишком лёгкий и дармовой хлеб. А смысл предлагаемого материала придётся свести к отысканию рационального зерна по ходу исследования и оценки влияния накальных цепей на уровень фона лампового УМЗЧ. Понятно, что питание накала от 30 вольт сопровождается снижением потебляемого тока до 250-300 мА. Даже если мощность накала в каждой лампе под 10 ватт, как уверяют некоторые источники, то всё равно это почти десятикратное снижение тока, обусловливающего фон звукового тракта. Понятно также, что снижение тока накала выходных ламп не есть гигантское достижение, поскольку остаётся львиная доля фона из каскадов предварителного усиления. Но тут есть другая мысль. А именно, попытаться приспособить в предварительном каскаде лёгкие по накалу 12 вольтные лампы. Причём это могут быть лампочки с экстремально низким токопотреблением. Первое, что попалось под руку, это пентоды 12Ж1Л.

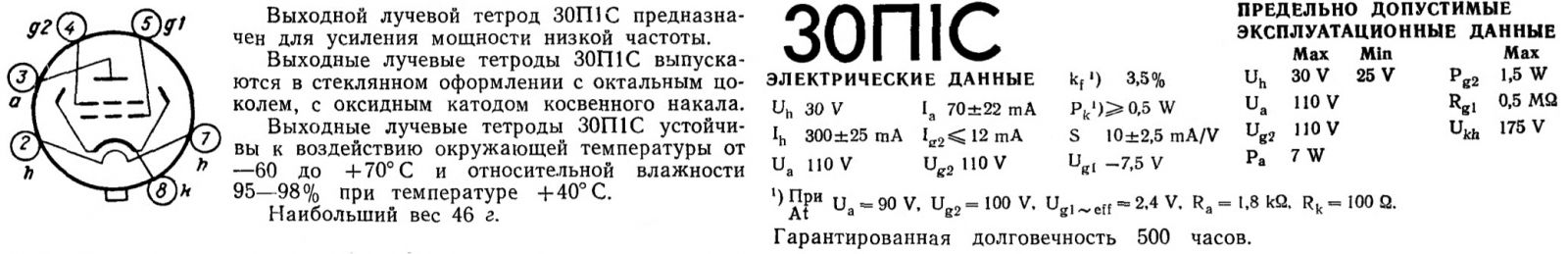

Судя по паспорту, ток накала такой лампы, изготовленной под локтальную панельку, не превышает 75 мА. Вот этому странному занятию, "поженить" в двухтактном ламповом усилителе лампы с алюминиевой начинкой и запланировано посвятить некоторое время из своей жизни. Вероятнее всего результат будет вполне пристойным, поскольку с созданием красивого выходного каскада особых проблем не видно. Параметры лампочки приведены ниже.

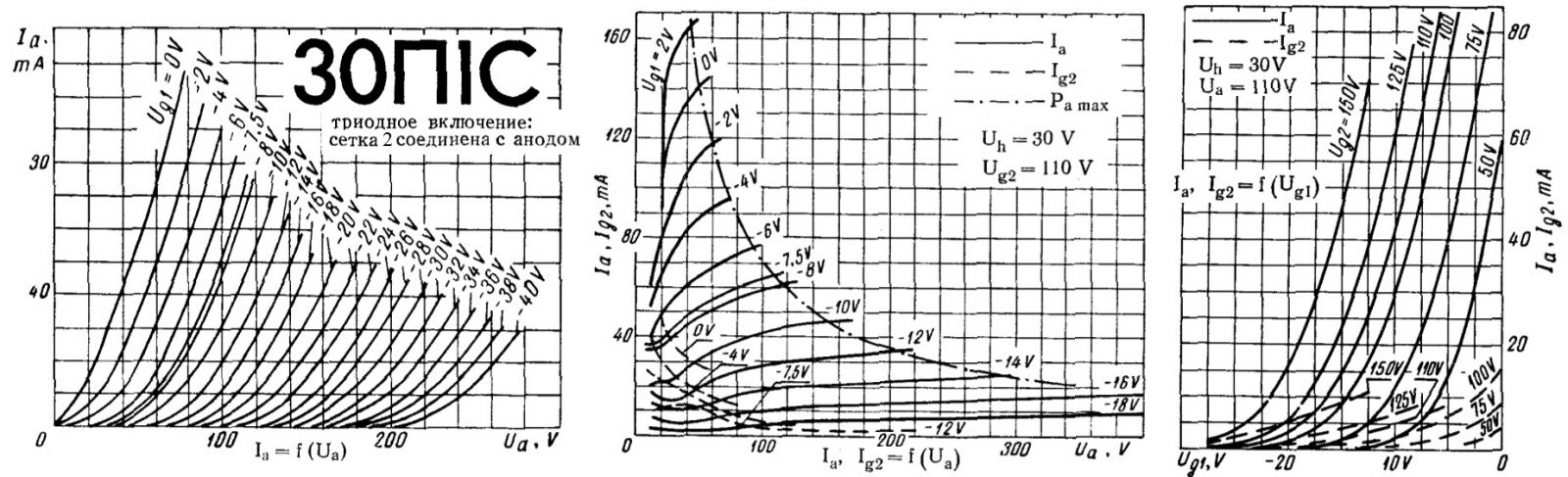

Рабочие характеристики выходной лампы можно посмотреть по картинкам, показанным ещё ниже. Ничего себе характеристики нужно сказать. Вполне пристойные характеристики для лампы, которая нашла применение в конструкциях сороковых-пятидесятых годов прошлого века.

А вот для корректного построения каскадов предварительного усиления придётся приложить некоторые усилия. Есть надежда, что больших токовых нагрузок предварительные каскады усиления с выходным лучевым тетродом 30П1С испытывать не будут. Ну в крайнем случае придётся уйти в применение 12AX7 или поискать чего-нибудь ещё на напряжении накала не ниже 12 вольт.

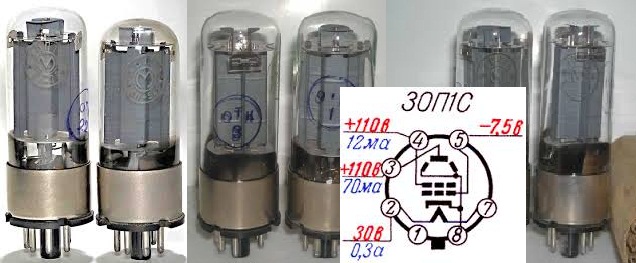

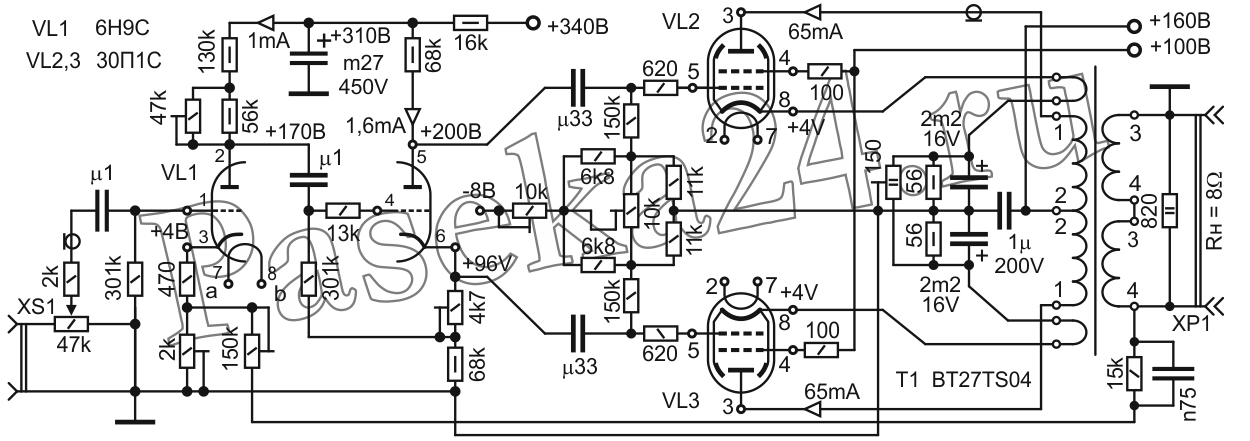

Нужно заметить, что особой сложности схемных решений в усилителе не хочется. А вместе с тем, по слухам, от пары 30П1С можно попытаться получить 10-12-15 ватт неискаженной мощности при обязательном условии предельно-широкого частотного и максимально возможного динамического диапазонов. Конечно же под 12 ватт выходной мощности придётся пожертвовать идеально подобранными дифференциальными парами трансформаторов средних габаритов, благо указанные лампы не отличаются высоковольтными характеристиками. По картинке можно оценить размеры анодов, которые способны рассеивать довольно большие мощности. Кроме того, по отзывам древних удифилов характеристики этой лампы особой кривизны не содержат. Это вселяет некоторую надежду на получение двухтактного усилителя изрядной отдачи и довольно высокой энергоэффективности. Тяжеленные накальные трансформаторы здесь окажутся попросту не нужны.

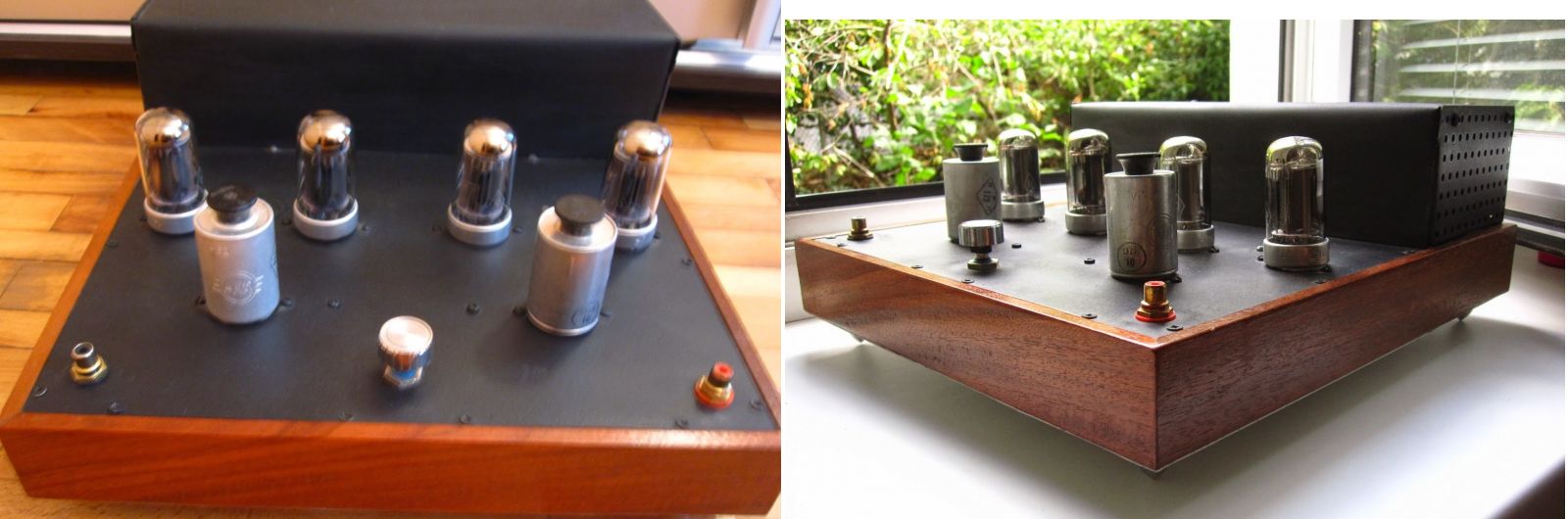

В качестве примера удалось выцепить в сети изображение подобного усилителя. Следовательно, идея применения старинных ламп для двухтактного усилителя, вполне реалистичная и попробовать стоит. Пример фотографий показан ниже. Именно такую конструкцию, безо всяких условностей, можно рассматривать как коммерческую, причём с экстремально высокими показателями качества звукопередачи. Очень похоже, что в оконечном каскаде применены лампочки 4П1Л. Это весьма неплохо. Однако думаю, что лампы 30П1С будет использовать половчее, особенно в рамках концепции снижения накальных токов и их влияния на динамический диапазон.

К показанной картинке никаких претензий нет. Это пример правильного, спокойного и разумного отношения к построению усилителя. Этот пример вполне укладывается в рамки концепции здравого смысла. Конструкция усилителя лаконичная, черты вполне строгие, рациональная компоновка и нет излишеств. Очень благоприятное впечатление производит общий ферромагнитный экран на заднем плане, внутри которого размещен блок питания со всей остальной начинкой. Это может быть свидетельством глубокого понимания автором особенностей конструирования ламповых усилителей.

Тетроды 30П1С довольно симпатичные по внешнему виду. Количество их ограничено. Поэтому они здесь не продаются. А вот ламповый усилитель на таких лампах здесь купить можно. Для этого достаточно связаться со мной по почте, обговорить цену изделия и условия поставки, самовывоз возможен. После этого желающему следует позвонить по указанному на сайте телефону для обсуждения деталей, а уж затем выполнить предоплату 20% от договорной суммы на мой счёт в сбербанке. Получив перевод я отправляю оповещение и в течение двух недель сам перезвоню с подтверждением надлежащей упаковки изделя и готовности к отправке, а на почту направлю фотографии именно этого агрегата, в открытом и упакованном виде. Для отгрузки покупатель обязан перевести оставшуюся сумму, после получения которой я выполняю отгрузку и отправляю на майл копию квитанции. Если обстоятельства покупателя в указанном промежутке времени изменились, то от покупки можно отказаться. Перечисленный задаток не возвращается. Гарантия на усилитель 12 месяцев с момента поставки. На стекло в условиях почтовой пересылки и перевозки транспортной компанией гарантия не распространяется. Искренние всем пожелания доброго здоровья и успехов.

                                   Евгений Бортник, Красноярск, Россия, март 2017

10 комментариев

by pivokrus on Чт, 03/30/2017 - 17:14
а трансформаторов средних габаритов -это примерно сколько? 100 Вт это средние габариты?

by Evgenij Bortnik on Чт, 03/30/2017 - 17:37
80-100 Вт это средние

by pivokrus on Чт, 03/30/2017 - 18:04
и что получается, для 10-15 Вт мощности нужно два транса по 80-100 Вт? Как-то не очень эффективно. Один 100 Вт и даже меньше должен тянуть столько.

by pivokrus on Чт, 03/30/2017 - 18:11
ну в смысле если его перемотать

by Evgenij Bortnik on Чт, 03/30/2017 - 20:10
это совсем другая песня

by Evgenij Bortnik on Чт, 03/30/2017 - 20:10
Зато качество приемлемое. Мелкие трансформаторы как правило гомно. Поэтому особенно хорошее качество на них получить трудно. Видимо сказывается плохая отдача мелких сердечников. А возможно эквивалентные характеристические параметры хуже, поскольку больше относительные потери.

by pivokrus on Чт, 03/30/2017 - 18:29
а нельзя взять пару идеально подобранных мелких трансов для этого?

by Evgenij Bortnik on Чт, 03/30/2017 - 20:15
Теоретически можно взять мелкие. А практически получается хуже. Нужно просто глянуть букварь. У мелких трансов кпд 70-80%. А у больших 95%. И чем больше железяка, тем ближе к 99%. Для инженера это полезная информация, отсюда делают выводы.

by pivokrus on Чт, 03/30/2017 - 21:15
так у них одинаково пишут 70-85%, и у мелких и у средних.. ну короче ясно, логично

by Evgenij Bortnik on Пт, 03/31/2017 - 01:48
Творите, это не сложно, разберётесь
