4П1Л в двухтакте, прямой накал, как победить фон переменного тока

Оставлен Evgenij Bortnik Чт, 11/16/2017 - 09:30

Как оказалось, лампочка хоть и прямонакальная, но вовсе не плохая. Если иметь некоторые запасы по количеству, то можно построить и отрепетировать серию неплохих двухтактных ламповых усилителей с мелкими стержневыми трансформаторами, в качестве выходных. Повторю вначале концепцию проекта "ламповый усилитель". Ядром усилитея следует считать согласующий трансформатор, внутри которого сосредоточены основные свойства передачи в акустику, электрических токов и напряжений, модулированных сигналами звука. Важность правильного выбора выходного трансформатора это абсолютный приоритет. Его характеристики должны точно соответствовать акустистике, работающей с усилителем. Поэтому стоимость выходного трансформатора может достигать 70-80 процентов от стоимости всего проекта. Остальное - второстепенно.

Выходные лампы усилитея - это движок. Неплохо, когда движок мощный и надежный. С этим обычно проблем нет, если лампы проверены и испытаны. Другое дело, если хочется применить в проекте в качестве мотора нечто изящное. Например 4П1Л. Но тогда надо понимать, что проект посвящен построению кибитки, вместо болида или джипа. Ну или изящной прогулочной коляски или кареты. Дальше идут навороты, в отношении проверки качества самого движка. Кстати, стабильность параметров, для измеренных мною ламп из одной коробки, оказалась довольно высокой.

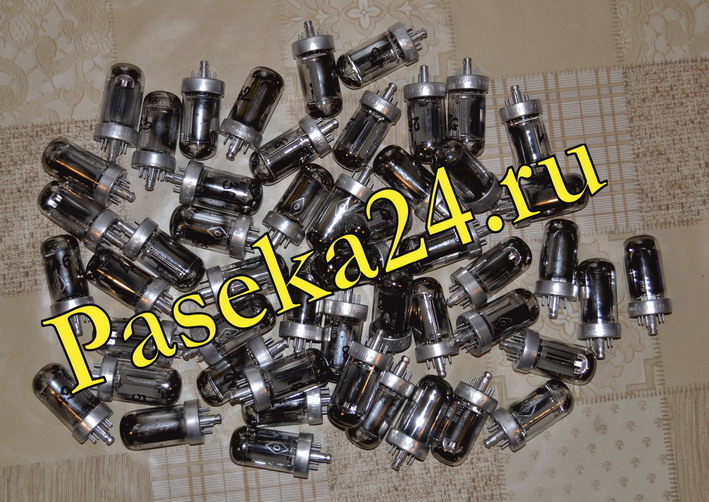

Разброс по крутизне не превышает 20%. Разброс по току анода не превышает 15%. Даже при исследовании двух коробок не встретилось ни одной лампочки с более значитальным разбросом. Есть традиционная проблема некоторого снижения интенсивности эмиссии для лампочек с тридцатилетним сроком хранения. Однако все исследованные образцы уверенно находятся в области допустимых значений по даташиту.

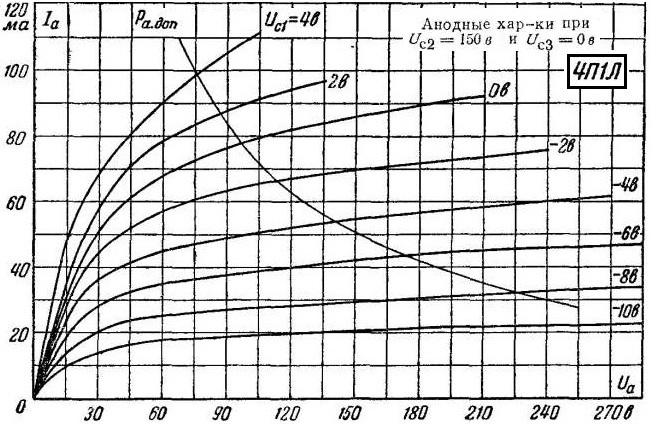

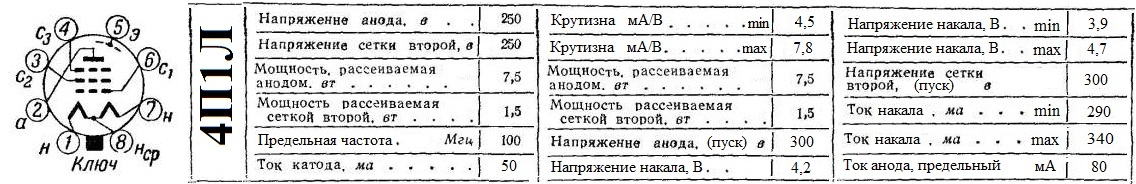

На картинке ниже показаны характеристики ламп. Можно заметить что характеристики очень ровненькие. Проверка управляемости показала превосходные свойства. А сама лампочка крайне малоинерционная. Судя по интенсиности разогрева катода она обладает небольшой энергоёмкостью теплового поля. Реакция в электродинамике должна быть просто превосходной.

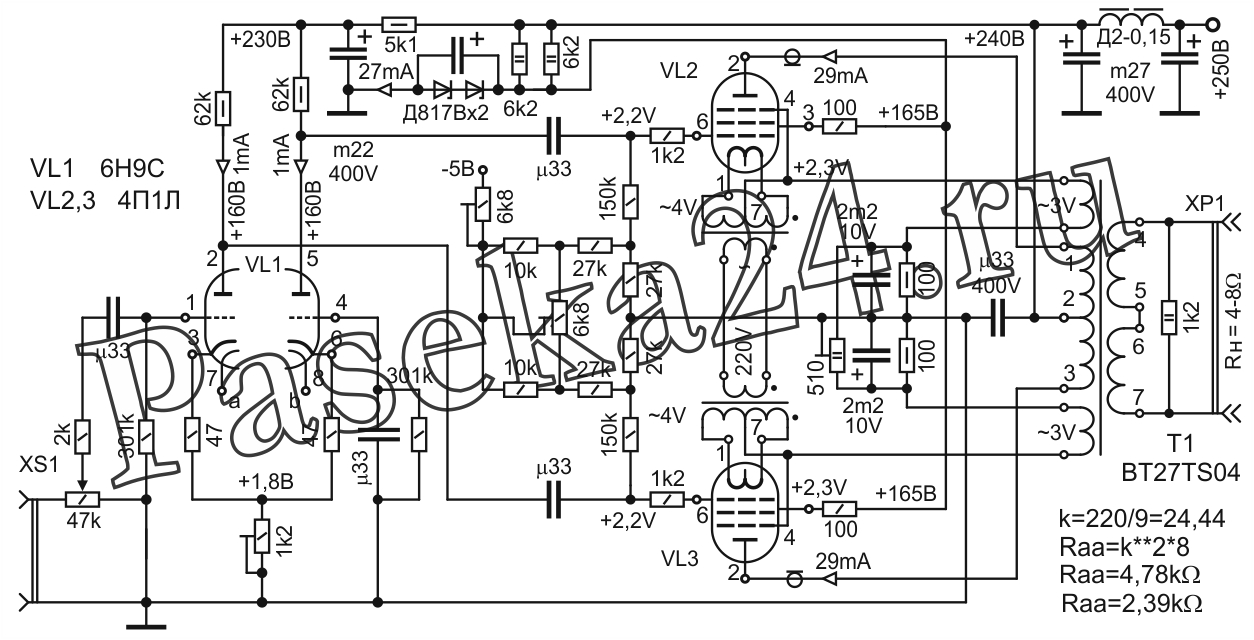

Схема простого двухтатктного усилителя показана на картинке ниже. Имея комбинированную выходную обмотку на трансформаторе можно подключать нагрузку 4-8 Ом. При этом приведенное сопротивление трансформатора будет конечно разным. Предпочтительнее иметь 8 Ом в нагрузке. Искажения при этом можно обеспечить очень маленькие. Лампы входного каскада из одной коробки можно не подбирать. А вот двойной триод для фазоинвертора желательно тщательно подобрать по условиям симметрии половинок. Из всех экземплров предпочтительнее применение ламп с повышенным анодным током, даже в ущерб крутизне, поскольку напряжение питания предварительного каскада не велико.

В качестве согласующего выходного узла в двухтактных усилителях предпочитаю использовать пару трансформаторов в дифференциальном включении. Менее предпочтительно применение самодельных выходых трансов традиционной конструкции. Ещё менее предпочтительно использование буржуйских трасформаторов типа "Mammont". Ничего особенно в них нет, а ценник здоровенный. А поскольку "цивилизованное" англоязычное зарубежье традиционно враждебно к России, я с удовольствием и в полном объёме, готов в любой момент своей жизни, полностью отплатить взаимностью. И даже лишнего готов прибавить от себя. Народы здесь не причём, а вот королям и олигархам следует "отсыпать" на усиленное питание до упора.

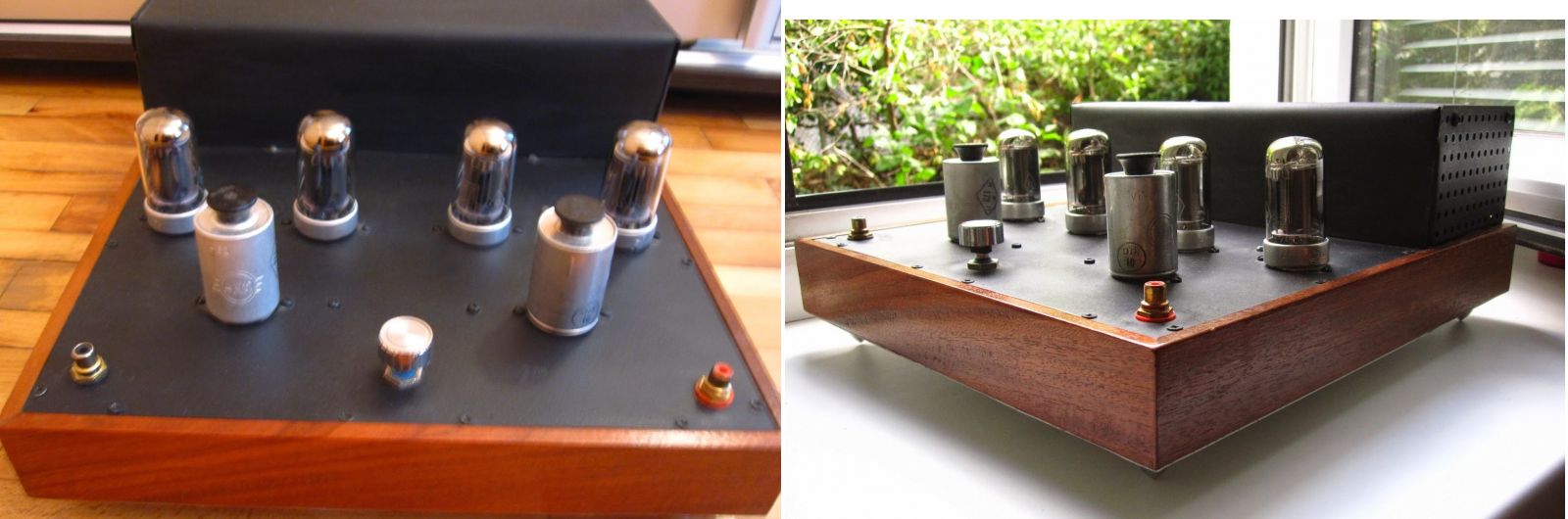

В такой конфигурации мощность одиночного выходного трансфрматора около 30 ватт, запас по железу есть. Номинальную мощность самого усилителя можно отжать до 7-8 ватт. Наличие обмоток катодных обратных связей в выходном трансформаторе обязательно. Накальные обмотки выходных ламп запитаны на низком напряжении переменным током. Для борьбы с фоном следует обеспечить условие симметрирования накальных полуобмоток. Тут потребуется изготовление накального трансформатора специальной конструкции. Питание накала каскада предварительного усиления лучше выполнить на постоянном токе, со стабилизацией. Кроме того, этот накал нужно приподнять над землёй вольт на 50. Ниже показан правильный пример реализации двухтатктного усилителя на 4П1Л, на фотографии из сети интернет. Это информация из открытого доступа и хороший пример грамотного конструирования.
